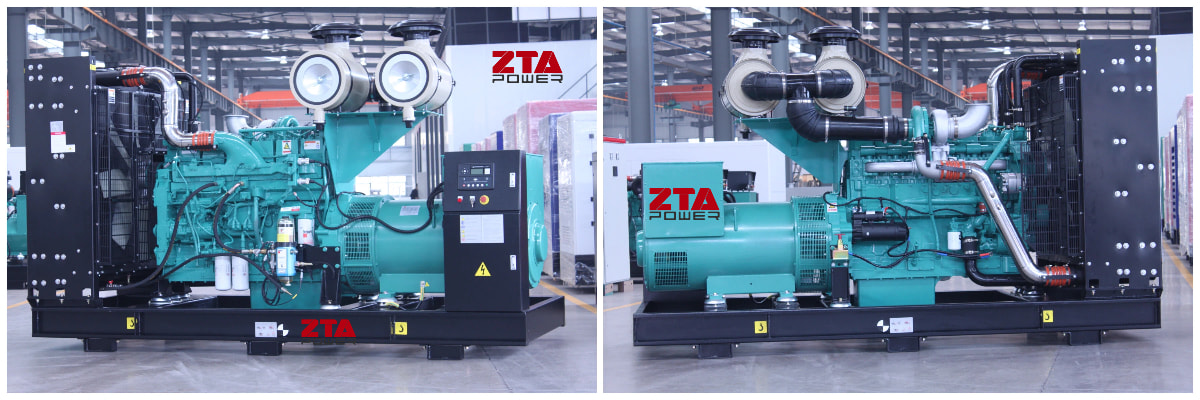

520kW 650kVA Çıkışlı Cummins QSK19-G4 Dizel Jeneratör Seti

520kW / 650kVA Çıkışlı Cummins QSK19-G4 Dizel Jeneratör Seti

520kW / 650kVA Çıkış: Zorlu endüstriyel ve bekleme uygulamaları için tasarlanmıştır.
- Cummins QSK19-G4 Motor: Efsanevi dayanıklılık, yakıt verimliliği ve kolay bakım garantisi sunar.
- Çok Yönlü Güç Çözümü: Madencilik, denizcilik, inşaat ve büyük tesisler için ideal bir seçim.
- Güvenilir Performans: En zorlu koşullarda kritik güç sürekliliğini sağlamak için üretilmiştir

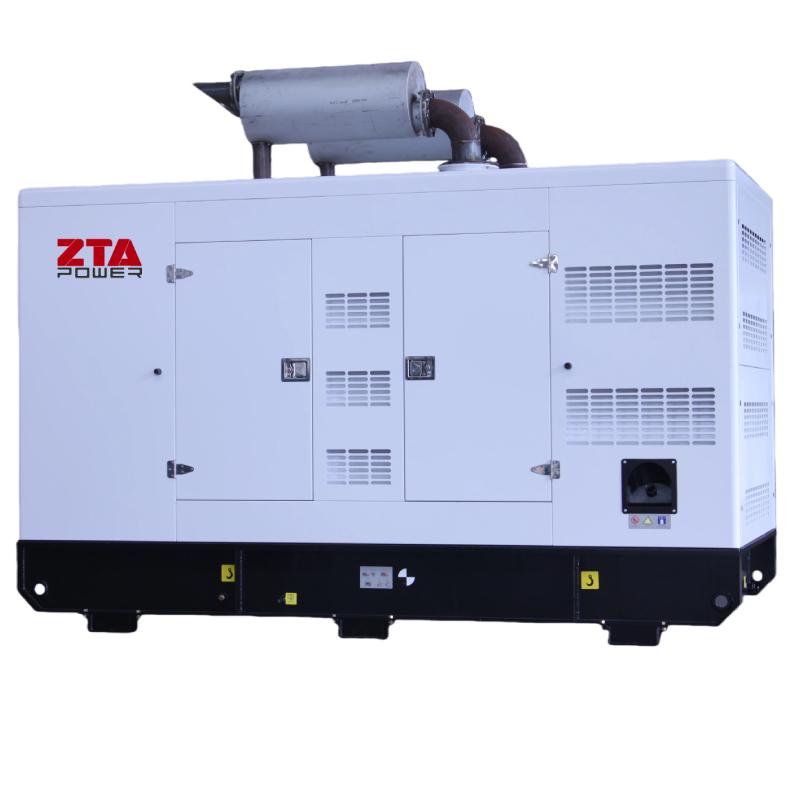

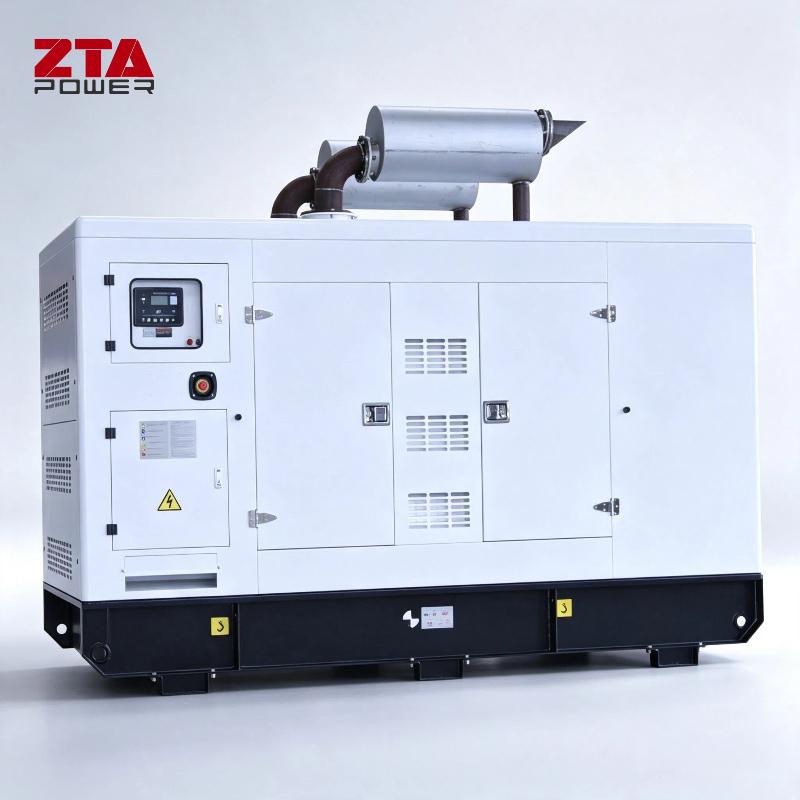

Ses Geçirmez Kapalı Jeneratör Setinin Genel Özellikleri

Dizel Motor: En az 6 silindirli, turboşarjlı tipte, gücünü 1.500 d/d'da üreten ve aşağıdaki iklim koşullarında %10 aşırı yüke dayanabilen motor olacaktır:

Rakım:

Maksimum sıcaklık: 45°C,

Maksimum nem: %100

Su pompası ve muhtemelen enjeksiyon pompası hariç tüm motorun yağlanması dişli pompa ile otomatik olarak sağlanacaktır.

Yağ Filtreleri: "Tam akışlı" tipte olanlar, yağlama devresinin başlangıcında seri olarak düzenlenmelidir.

Soğutma Devresi: Yağlama pompasından çıkan yağ, olası soğuk aşırı basınçlardan otomatik bypass sistemi ile korunacak olan soğutma sisteminden geçecektir.

Soğutma Suyu Pompası: Soğutma radyatörlü tipte olacaktır. Zamanlama dişli kutusunun ön tarafına bir santrifüj pompa yerleştirilecektir.

Turboşarj havasının soğutulması sağlanarak besleme havası sıcaklığı düşürülmelidir.

Enjeksiyon Pompası: Bir veya iki adet monoblok enjeksiyon pompası yatay olarak yerleştirilecektir. Pompa debisi, regülatöre bağlı bir kremayer tarafından kontrol edilen pistonların dönüşüyle ayarlanacaktır.

Enjektörler: Enjektörler kolayca sökülebilir olmalıdır. Yakıt besleme ve sızıntı borularının enjektör tutucusuna bağlantısı, borunun yırtılması veya bağlantının sıkı olmaması durumunda dizel yakıtın yağlama yağına karışmasını önlemek için valf kapaklarının dışından yapılmalıdır.

Güvenlik Cihazları:

- Dizel motorunun kontrolden çıkması durumunda, aşırı hız regülatörü enjeksiyon pompalarına yakıt beslemesini kesecektir.

- Motor su tahliye manifolduna ve yağlama yağı manifolduna monte edilmiş iki adet basınç göstergesi kontağı, yağ veya su basıncının eksikliğini tespit etmeye yarar.

Turboşarj: Egzoz gazı turboşarjı ile sağlanacaktır. Enjeksiyon oranı, yakıt basıncında önemli bir artış olmayacak şekilde ayarlanacaktır.

Isıl gerilmeleri artırmamak için haznenin temizlenmesine olanak sağlamak amacıyla emme ve egzoz valflerinin çapraz geçişi sağlanmalıdır.

Aksesuarlar: Motor, tüm aksesuarları, enjeksiyon pompası, enjektörler, emme ve egzoz manifoldları, filtreler, su pompaları, yağ pompası, turbo-üfleyici, hava soğutucu, yakıt filtreleri, regülatör ile birlikte komple olacaktır.

Regülatör: Elektronik olacak, hız değişimlerine ve yüke duyarlı olacak ve ayarlanabilir bir düşüş ayar cihazına sahip olacaktır. Jeneratör seti regülasyonu için özel olarak uyarlanmış olup şunları içerecektir:

- Hız ayarı için uzaktan kumanda edilmesi gereken daha hızlı, daha yavaş bir motor,

Uzaktan kapatma sistemi

Özellikler ve Performans

Jeneratör Seti Özellikleri

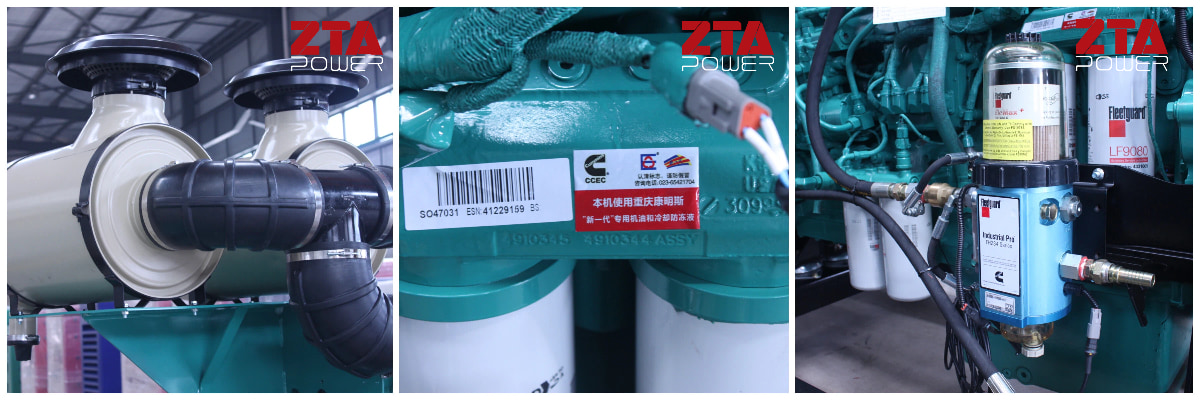

Cummins QSK19-G4 Dizel Motor Veri Sayfası

630 KVA Seti için Motor

• Basitleştirilmiş Bakım – Ön erişimli bileşenlerle 500 saatlik servis aralıkları
• Cummins Global Destek – 190 ülkede 2.000'den fazla servis noktası

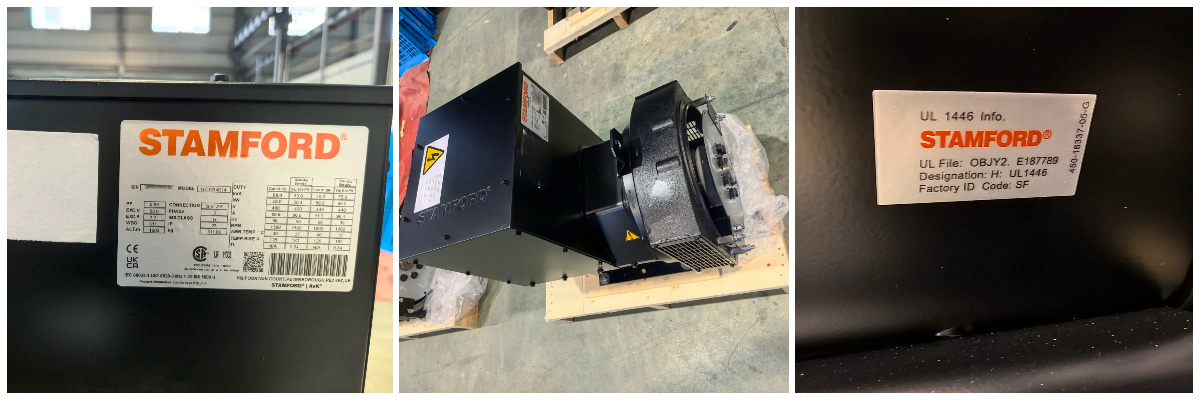

Stamford Alternatör Özellikleri

Alternatör, fırçasız tipte, IP 23, kendinden havalandırmalı, flanş yataklı olacak ve ortam sıcaklığının 100°C üzerindeki sıcaklık artışına dayanıklı Sınıf H izolasyona sahip olacaktır.

Mil ucuna monte edilen uyarıcı, döner diyot tipinde ve fırçasız olacaktır.

Kontrol ve izleme panosuna monte edilmiş, gerilimin maksimum + veya - %5 sınırları içerisinde tutulmasını sağlayacak statik regülatör temin edilecektir.

Stamford Alternatör Modeli	S5L1S-F4
Standartlar	ISO9001 kalite güvence seviyesine göre tasarlanmış, üretilmiş ve test edilmiş olup, IEC 60034-1 ve ISO8528-3 gerekliliklerini karşılamaktadır.
AVR Standard	Dahil
Mevcut Voltaj	50HZ: 415/240V, 400/230V, 380/220V, 220/127V, 60HZ, 480/277V, 220/127V
Yalıtım Sınıfı	H
Tel Sayısı	6
Kutup	4
Koruma	IP 23
Yükseklik	≤1000 m
Bağlantı	Nötr olan yıldız ortaya çıkarıldı.
Voltaj Düzenlemesi	± %1
Yüksüz durumda Toplam Harmonik THD (**)	CEI'ye göre %3,5'ten az
Doğrusal yükte Toplam Harmonik THD (**)	CEI'ye göre %5'ten az
Dalga formu NEMA = TIF (**)	< 50
Dalga formu IEC = THF (**)	< %2
İsteğe bağlı	- Hava girişindeki filtreler: %5 oranında azaltıldı - Hava girişi ve hava çıkışındaki filtreler (IP 44): %10 oranında azaltıldı - Zorlu ortamlar ve %95'ten fazla bağıl nem için sargı korumaları - Ortam ısıtıcıları - Stator sargıları için termal koruma - Çelik terminal kutusu

Şasi: Şasi, dizel motor, alternatör, tahrik motoru ve günlük tankın sete entegre edilmiş hali olacaktır.

Kaynaklı mekanik elemanlarla birbirine bağlanan çelik kirişlerden, kaldırma noktaları ve titreşim sönümleyicilerden oluşacaktır.

Motor ve alternatör esnek bir kaplin ile birbirine bağlanacaktır. Radyatör fanı, şarj alternatörü ve motor-alternatör kaplininde koruyucu ızgaralar bulunacaktır.

Güvenlik Cihazları: Set, bu ekipman için gerekli tüm güvenlik cihazlarıyla donatılmış olmalıdır, özellikle:

ön yağlama eksikliği,

yağ basıncı eksikliği (2 eşik),

su sıcaklığı (2 eşik),

soğutma kontrolü,

yağ sıcaklığı,

aşırı hız.

Güvenlik ve Kontrol Ekipmanları

Setin taban sabitleme şasesine entegre edilmiş, minimum 10 saat çalışma kapasiteli yakıt tankı, otomatik dolum sistemi adaptasyonuna olanak sağlayan aksesuarlar, dizel seviye kontrolü ve uzaktan sinyalizasyon aksesuarları ile donatılmıştır.

- Setin soğutulması.

- Egzoz gazı devresi.

- Setin düzgün çalışması için gerekli tüm cihazlar, bileşenler ve aksesuarlar.

- Setin montajı için gerekli olan ve diğer bölümlerde öngörülmeyen tüm ana ve tali dağıtım kablolarının tespiti ve bağlantıları.

Otomatik kontrol ve kumanda paneli sete entegre olup, aşağıdakilerden oluşmaktadır:

Üç fazlı şebeke algılama sistemli otomatik start/stop cihazı, dışarıdan komutla start, mikro kesintilere karşı koruma, aşırı devirlere karşı koruma, motor durdurma gecikmesi.

Kontak anahtarı AÇIK/KAPALI

7 konumlu voltmetre anahtarı

Lamba test düğmesi

Acil durdurma

Gelişmiş Kontrol Paneli

Aşağıda verilen ekipman ve fonksiyon listesi kapsamlı değildir.

Ekipman, çalışır durumda ve tasarlandığı işlevi yerine getirmeye uygun olarak teslim edilmeli; aşağıdakilere olanak sağlamalıdır:

- Otomatik çalıştırma,

- Manuel çalıştırma,

- Test pozisyonu,

- Sete müdahale durumunda tamamen durma,

- Güvenlik fonksiyonlarının izlenmesi ve kontrolü:

- Çalışmama, yağ basıncı eksikliği, ön yağlama eksikliği, aşırı su sıcaklığı, aşırı yağ sıcaklığı, aşırı devir gibi arızaların optik hafızalı optik ve akustik sinyallerle bildirilmesi. İlk denemede çalışmama durumunda, bir kontrol yapılabilmesi için sinyal verilmesi gerekir.

- Çalışma sinyalizasyonunun ayarlanması: alternatör çıkışı, normalde kapalı devre kesici, acil kapalı devre kesici, şebeke voltajının varlığı, alternatör aşırı yükü, yakıt eksikliği,

- Alternatör koruması: otomatik motor durdurma,

- Herhangi bir polaritedeki kuru kontaklarla uzaktan sinyalizasyon.

- Otomatik çalışmaya ayarlandı,

- Manuel çalıştırmaya ayarlayın,

- Hatalı duruma düşürmek,

- Hizmet dışı bırakıldı:

Kontrol ve ölçüm aletleri:

- Voltmetre, ampermetre, frekans ölçer, saat sayacı, su ve sıcaklık göstergeleri, akü voltmetresi, yağ basınç göstergesi, dizel göstergesi

- Güvenlik ve işletme göstergeleri:

- Yağ basıncı eksikliği, motor sıcaklığı arızası, şarj alternatörü arızası, acil stop gösterge ışığı, düşük dizel seviyesi, şebeke voltajının varlığı

- Alternatör çıkışı ve voltajı, çalışmama göstergesi

- Kontrol ve kumanda panosuna entegre edilmiş, alarm bildirimi için yardımcı kontaklara sahip dört kutuplu set koruma devre kesicisi.

- Statik akü şarj cihazı.

- Genel alarmın uzaktan bildirilmesi için bir kontak sağlanmasıyla genel sesli alarm.

- Avrupa standartlarına uygun, bakımı kolay, kompakt ses yalıtım muhafazası LWA 95.

- Motor suyu ve yağ ön ısıtma cihazları.

- Alternatörde yoğuşma önleyici rezistans.

- Susturucular ve ses yalıtım aksesuarları.

- Egzoz bacası. Baca, bina terasının korkuluk seviyesinden en az 1 m yukarıda olmalıdır.

- Set, günlük tank ve depolama tankından gelen alarmların gruplandırılması ve genel alarmın uzaktan raporlanması için kuru kontak sağlanması sistemi.

- Kumanda odasında setin uzaktan durdurulması için bir kontak bulunmalıdır.

- Erişim kapısının yakınına yerleştirilmiş acil durdurma butonu ve kablolama.

- Kabul öncesi ön testlerin yapılması, gerekli test ekipmanlarının ve uzman personelin sağlanması.

	Derin deniz 6120	Derin deniz 7320
Ekran Dili	18	18
Diller modülde saklanabilir	2	7
RS232 portu	-(Müsait değil)	√
RS485 portu	■*(*DSE857 iletişim modülünün eklenmesi gerektiğini belirtir.)	√
Ethernet bağlantı noktası	■**(**DSE855 iletişim modülünün eklenmesi gerektiğini belirtir.)	■**(**DSE855 iletişim modülünün eklenmesi gerektiğini belirtir.)
Kısa devre koruması	√	√
Negatif faz sırası koruması	√	√
Toprak arıza koruması	-(Müsait değil)	√

Metal işleri

Tüm metal işleri işlendikten sonra sıcak daldırma galvanizleme işlemine tabi tutulacak ve şunları içerecektir:

- Panik kilitli kapılar,

- Oluklara yerleştirilecek köşebentler ve çizgili levhalar,

- Ekipmanın montajı için gerekli tüm destekler ve aksesuarlar,

- Hava girişi ve tahliyesi için panjurlu paneller

Devre Kesici Spesifikasyonu

Üretici	Delixi/Chit/Schneider/ABB
Kapasite	1250A
Kutup	3P

Marş Aküsü Özellikleri

Standart Tedarik Kapsamı

İsteğe Bağlı Tedarik Kapsamı

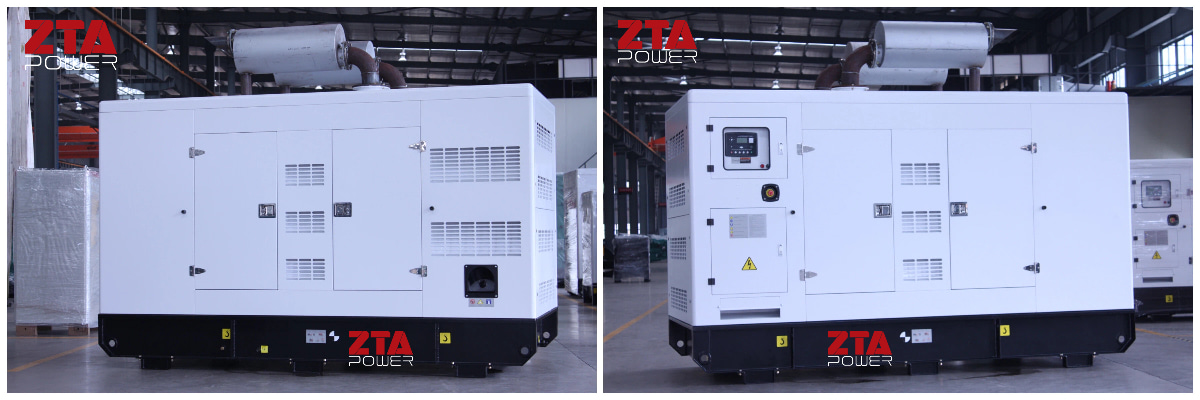

Sessiz Gölgelik Fotoğrafı
