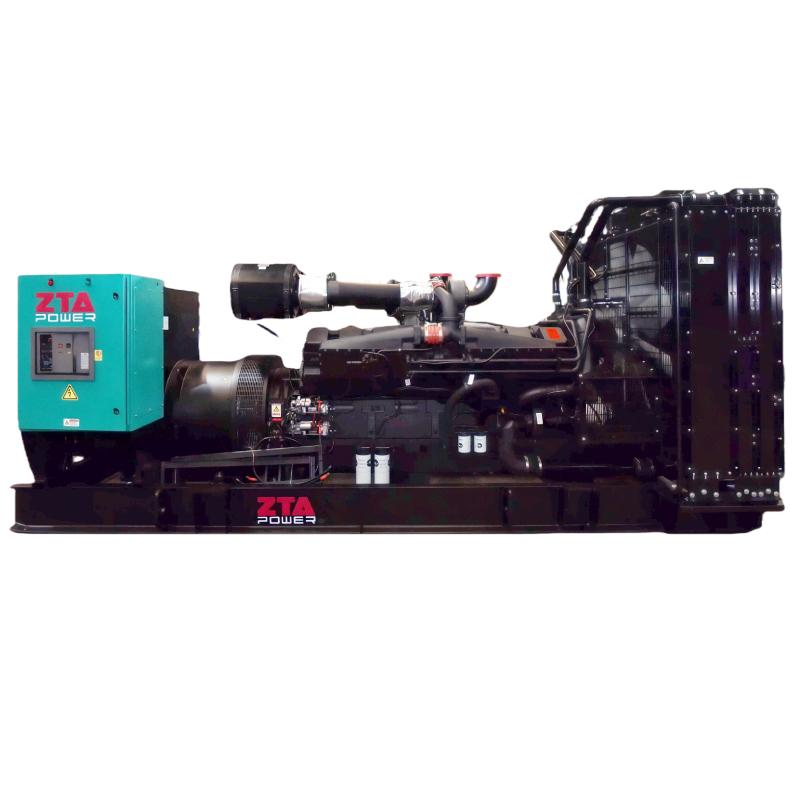

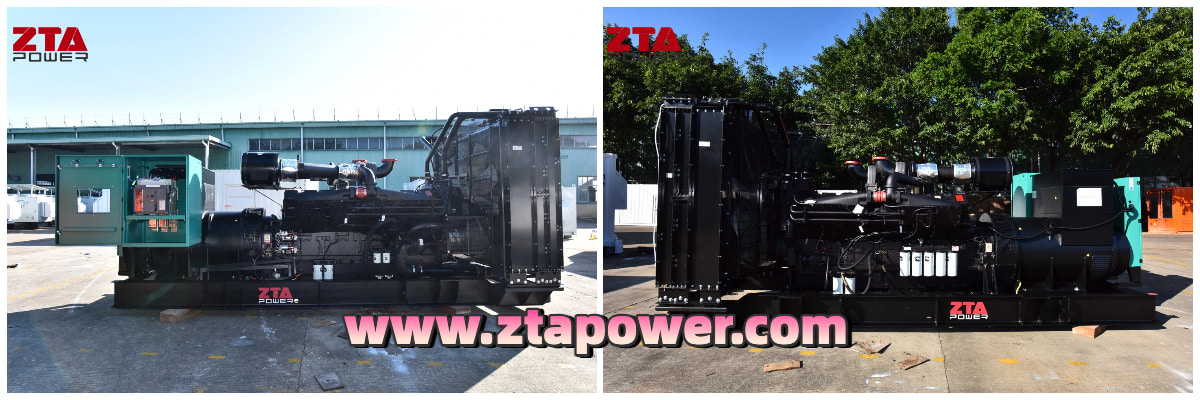

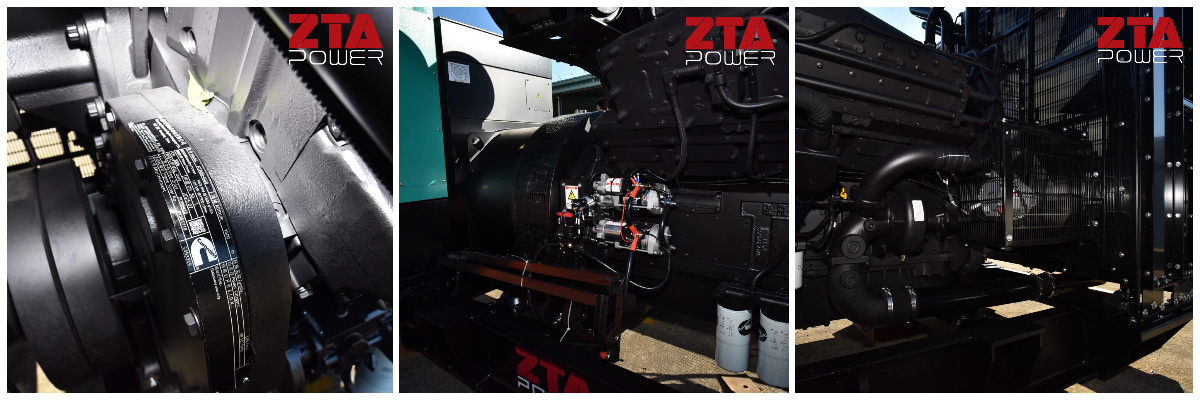

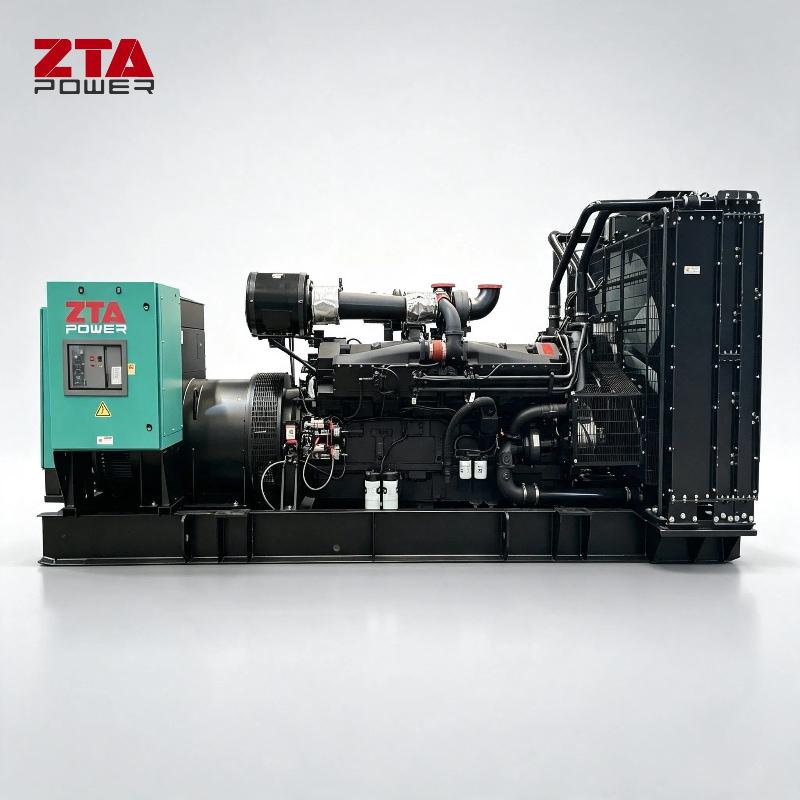

Cummins 1000 kW 1250 kVA Dizel Jeneratör KTA50-G3

Yüksek Sıcaklık ve Rakımda Çalışma:

Motor şu şekilde çalıştırılabilir:

1800 RPM'de 5.000 ft. (1.500 m) ve 104°F (40℃)'ye kadar güç kaybı olmadan.

1500 RPM'de 5.000 ft'ye (1.500 m) kadar ve 104°F (40℃) sıcaklıkta güç kaybı olmadan.

Bu koşulların üzerinde sürekli çalışma için, şu şekilde düşürün: 1.000 ft. (300 m) başına %4 ve 10°F başına %1 (11℃ başına %2).

Gelişmiş Kontrol Paneli

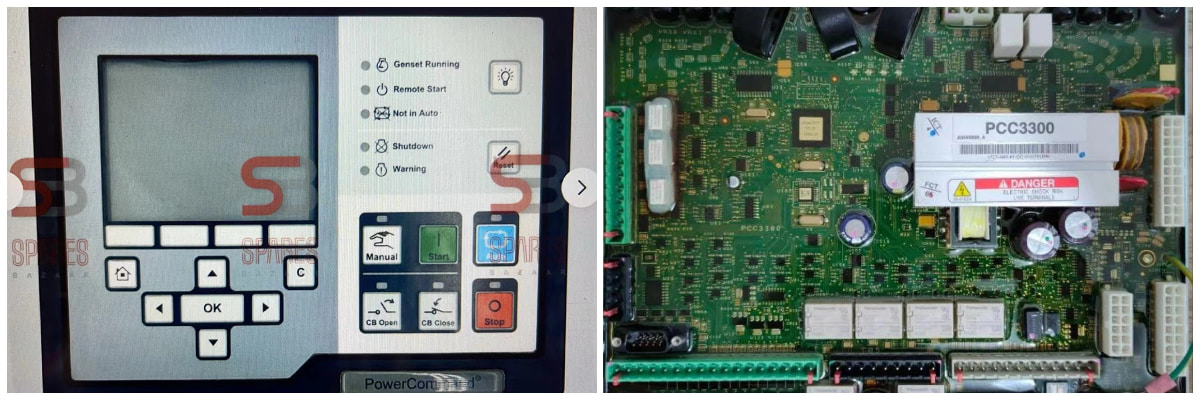

Power Command 3.3 Kontrol Paneli (İsteğe bağlı)

Teknik Özellikler Sayfası

Power Command® kontrol sistemi, günümüzün motor tahrikli jeneratör setlerinin gereksinimlerini karşılamak üzere tasarlanmış, mikroişlemci tabanlı bir jeneratör izleme, ölçüm ve kontrol sistemidir. Tüm kontrol fonksiyonlarının tek bir kontrol sisteminde birleştirilmesi, geleneksel jeneratör kontrol sistemlerine kıyasla gelişmiş güvenilirlik ve performans sağlar. Bu kontrol sistemleri, jeneratör setlerinin genellikle kullanıldığı zorlu ortamların ihtiyaçlarını karşılayacak şekilde tasarlanmış ve test edilmiştir.

Tanım

PowerCommand jeneratör kontrolü, paralel uygulamalarda çok çeşitli dizel ve fakir yanmalı doğal gaz jeneratörlerinde kullanıma uygundur. PowerCommand kontrolü, şönt veya PMG uyarma tipiyle uyumludur. Tekrar bağlanabilir veya tekrar bağlanamaz jeneratörlerle kullanıma uygundur ve 120-600 VAC fazdan faza, harici PT ile 601-45.000 VAC arasında herhangi bir frekans, voltaj ve güç bağlantısı için yapılandırılabilir. Bu kontrol sisteminin gücü jeneratörden elde edilir. Marş aküleri. Kontrol, 8 VDC ile 30 VDC arasındaki bir voltaj aralığında çalışır.

Özellik :

• 12 ve 24 VDC akü ile çalışma.

• Dijital voltaj regülasyonu - Şönt veya PMG sistemleriyle uyumlu üç fazlı tam dalga FET tipi regülatör. Algılama üç fazlıdır.

• Tam yetkili motor iletişimleri (uygulanabilir olduğu durumlarda)

- Motor Kontrol Modülü (ECM) ile haberleşme ve kontrol sağlar.

• AmpSentry™ koruması - gerçek alternatör aşırı akım koruması için.

• Jeneratör izleme - Tüm kritik motor ve alternatör fonksiyonlarının durumunu izler.

• Dijital jeneratör ölçümü (AC ve DC).

• Jeneratör akü izleme sistemi, zayıf akü durumunu algılayıp uyarır.

• Tek veya üç fazlı AC ölçümü için yapılandırılabilir.

• Motor çalıştırma - Marş motoru, yakıt kesme (FSO), kızdırma bujisi/kıvılcım ateşleme gücü ve anahtar B+ uygulamaları için röle sürücüleri içerir.

• Jeneratör koruması – Motoru ve alternatörü korur.

• Arıza ve olay zaman damgası için gerçek zamanlı saat.

• Egzersiz saati ve günün saati, yük ile veya yük olmadan bir testin başlatılmasını/durdurulmasını veya bir Temel Yük veya Tepe Tıraş seansının başlatılmasını sağlar.

• Dijital Güç Transfer Kontrolü (AMF), açık geçiş, kapalı geçiş veya yumuşak (eğimli) transfer modlarında yük transfer işlemini sağlar.

• Genişletilmiş Paralel Bağlantı (Tepe Yükü/Taban Yükü), şebekeye paralel çalışırken jeneratörün gerçek ve reaktif güç çıkışını düzenler. Güç, jeneratör veya şebeke bara izleme noktasında düzenlenebilir.

• Dijital frekans senkronizasyonu ve voltaj eşleştirme.

• İzokron Yük Paylaşımı

• Düşüş KW ve KVAR Kontrolü

• Senkronizasyon Kontrolü – Senkronizasyon kontrol fonksiyonunda faz açısı penceresi, gerilim penceresi, frekans penceresi ve zaman gecikmesi için ayarlamalar bulunur.

• Yardımcı/AC Veriyolu ölçümü ve koruması

• Gelişmiş servis kolaylığı – PC tabanlı bir yazılım servis aracı olan InPower™ kullanılarak.

• Çevre koruma – Kontrol sistemi zorlu ortamlarda güvenilir çalışma için tasarlanmıştır.

Ana kontrol panosu, dış etkenlerden korunan, tamamen kapsüllenmiş bir modüldür.

• Müşteri ekipmanlarına bağlanmak için ModBus arayüzü.

• Yapılandırılabilir girişler ve çıkışlar – Dört ayrı giriş ve dört kuru kontak röle çıkışı.

• Garanti ve servis – Kapsamlı bir garanti ve dünya çapında dağıtımcı servis ağı ile desteklenmektedir.

• Sertifikalar – İlgili UL, NFPA, ISO, IEC, Mil Std. ve CE standartlarına göre tasarlanmış, üretilmiş, test edilmiş ve sertifikalandırılmış jeneratör setlerinde kullanıma uygundur.

Temel kontrol fonksiyonları

HMI yeteneği

Seçenekler – Yerel ve uzak HMI seçenekleri

Operatör ayarlamaları – HMI, aşağıdakilere ilişkin hükümler içerir:

birçok kurulum ve ayarlama fonksiyonu.

Jeneratör donanım verileri – Kontrol ve

yazılım parça numarası, jeneratörün KVA cinsinden değeri ve jeneratör

Model numarası HMI veya InPower'dan sağlanır.

Veri günlükleri – Motor çalışma süresi, kontrol cihazının açık kalma süresi,

Başlatma denemesi sayısı, toplam kilovatsaat ve yük profili. (Kontrol kayıtları, nominal kW yükünün yüzdesi cinsinden çalışma saatlerini %5'lik artışlarla gösterir. Veriler, jeneratörün toplam çalışma saatlerine göre çalışma panelinde sunulur.)

Arıza geçmişi – Kontrol tarihi ve zaman damgasıyla birlikte en son arıza durumlarının kaydını sağlar. Kontrol kalıcı belleğinde en fazla 32 olay saklanır.

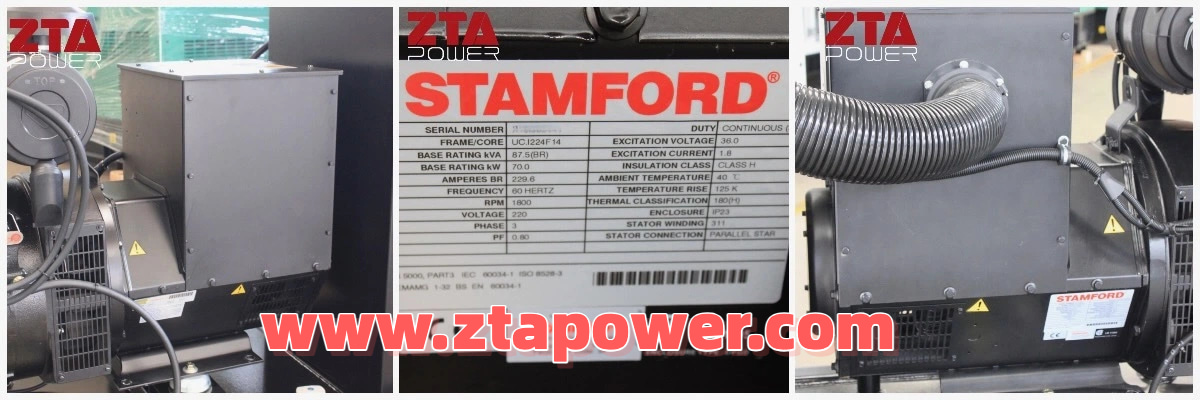

Alternatör verileri

- Gerilim (tek veya üç fazlı hat-hat ve hat-nötr)

- Akım (tek veya üç fazlı)

- kW, KVAR, güç faktörü, KVA (üç fazlı ve toplam)

- Sıklık

Sessiz Konteyner 40ft HQ Spesifikasyonu

Belge Temini

Aşağıdaki belgeler ayrı ayrı mevcut olmalı veya servis ve bakım kılavuzlarında belirtilmelidir

Devre Kesici Spesifikasyonu
