Ana güç kaynağı ile jeneratör seti arasında ATS (Otomatik Transfer Anahtarı)

Ana güç kaynağı ile jeneratör seti arasında ATS (Otomatik Transfer Anahtarı)

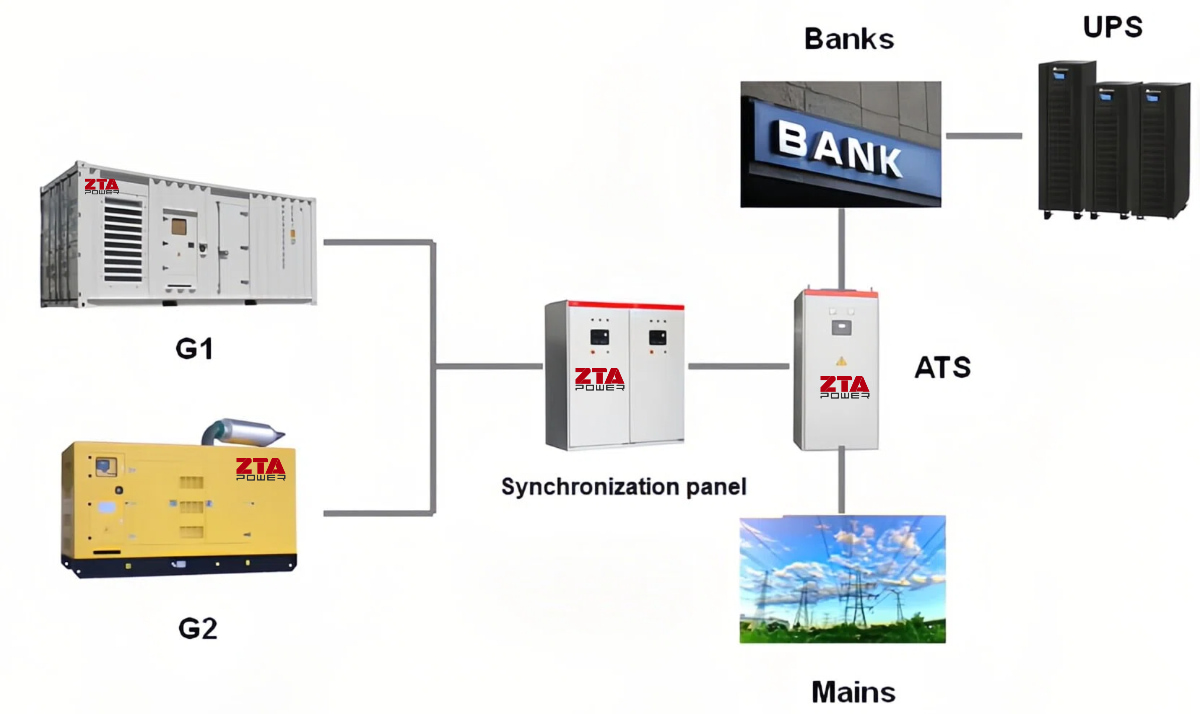

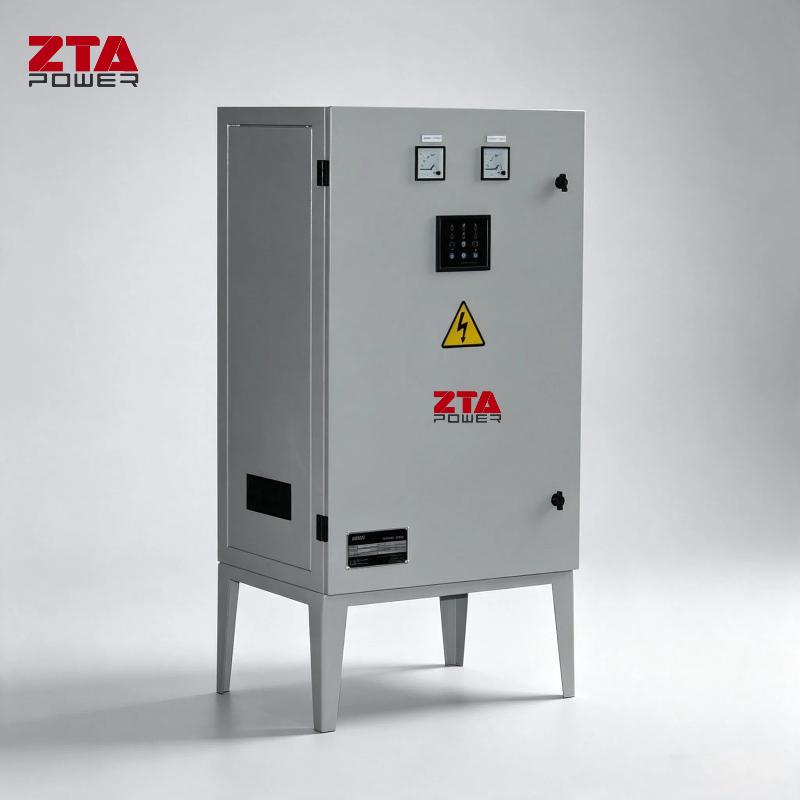

ATS serisi otomatik transfer şalteri, acil durum güç kaynağı için tasarlanmış yüksek kaliteli ve güvenilir bir şalter modülü kullanır. Şebeke ile şebeke veya şebeke ile jeneratör arasında yükü birkaç saniye içinde aktarabilir. Şebeke gücünün veya jeneratör gücünün voltajını ve frekansını zamanında otomatik olarak algılar. Şebeke gücü kesildiğinde, jeneratör otomatik olarak devreye girerek yüke güç sağlar ve sürekli güç kaynağı sağlar. Şebeke gücü geri geldiğinde, jeneratör otomatik olarak durur ve yük şebeke gücüyle beslenir.

ATS'nin teknolojisi ve performansı IEC60947-6-1 ve GB14048.11-2002 standartlarına uygundur.

Teknik Parametreler

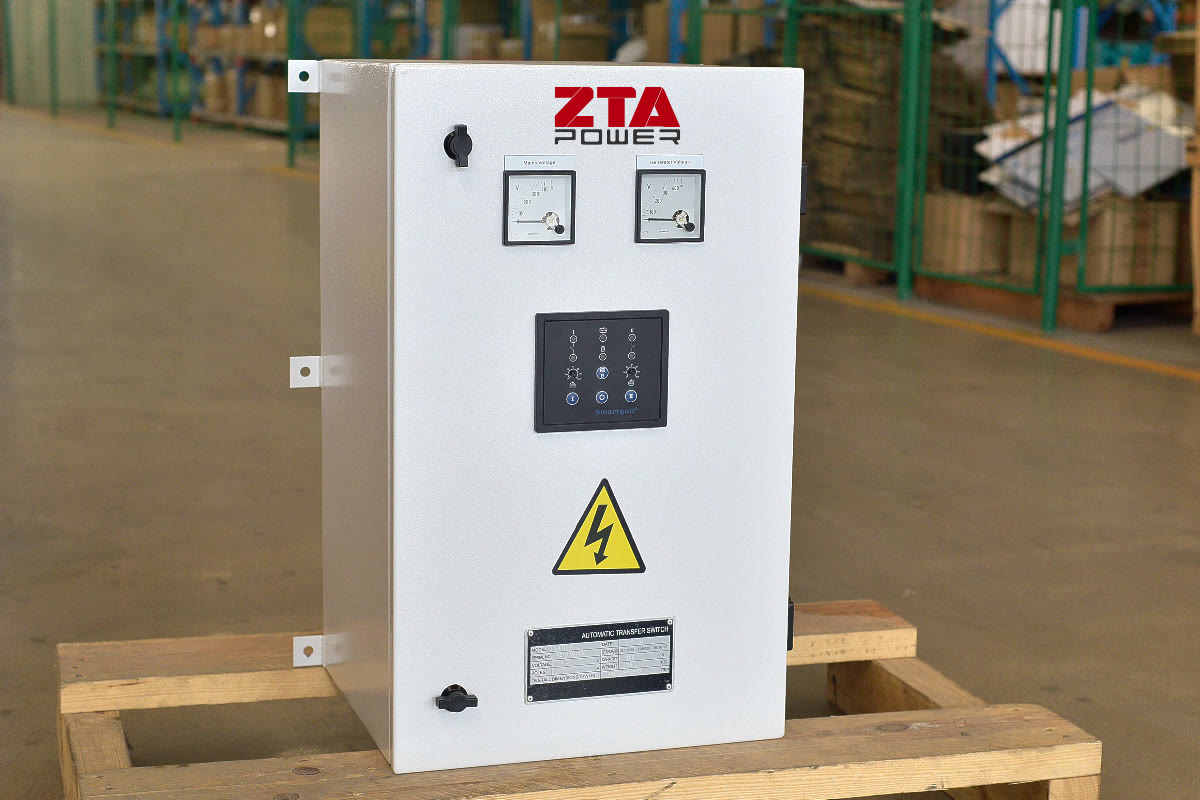

Özellikler:

• Manuel veya otomatik seçenekli.
• Mekanik ve elektriksel kilitleme, güvenli aktarımı sağlar.
• Kolay kullanım için durum gösterge ışığı.
• Yalıtım sınıfı III.
• Kablo girişi, kolay kurulum için panel kutusunun alt kısmında tutulmuştur.
• Kolay bakım için dört tarafındaki panelleri sökebilirsiniz.
• Soğuk çelik levha malzemeleri ve toz boya.
• Kolay çıkarılabilmesi için panelin üst kısmında kaldırma kulağı bulunmaktadır.
• Duvara monte veya ayaklı model seçenekleri mevcuttur.

Tedarik kapsamı:

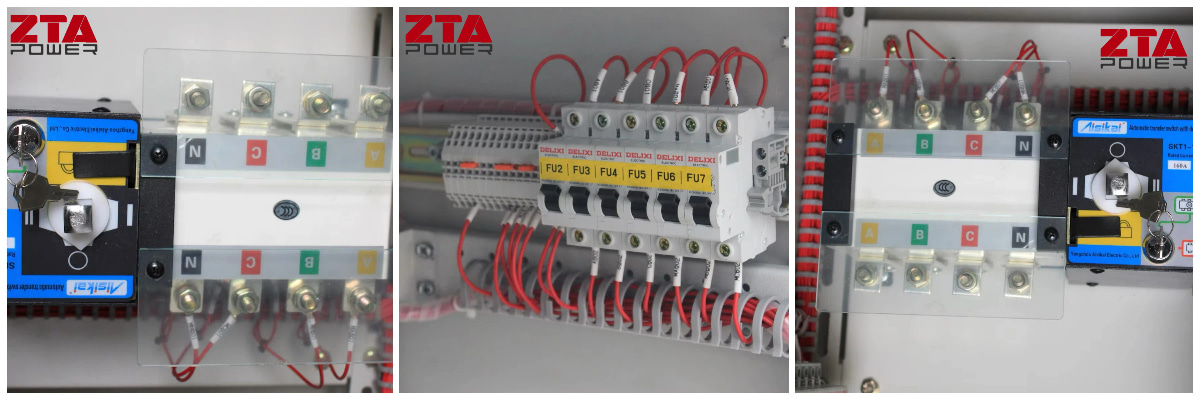

1. Bir adet geçiş anahtarı modülü.

2. Şebeke ve jeneratör için iki voltaj.

3. Bir adet manuel/otomatik anahtar.

4. Şebekenin çalışır durumda olduğunu gösteren üç ışık.

5. Jeneratörün çalışma durumunu gösteren üç ışık.

6. Dört sigorta.

SSS:

S1: Otomatik Transfer Anahtarı (ATS) nedir ve ne işe yarar?
A: Otomatik Transfer Anahtarı (ATS), yedek güç sisteminde kritik bir bileşendir. Şebeke (ana) güç kaynağını sürekli olarak izler. Güç kesintisi veya önemli bir voltaj düşüşü tespit ettiğinde, elektrik yükünü otomatik olarak yedek jeneratöre aktarır. Şebeke gücü geri geldiğinde, yükü tekrar jeneratöre aktarır ve jeneratöre kapanması için sinyal göndererek kesintisiz ve güvenilir bir güç kaynağı sağlar.

S2: Otomatik transfer sistemlerinde (ATS) emniyet kilitlemesi neden önemlidir ve nasıl sağlanır?
A: Şebeke elektriği ve jeneratör elektriğinin aynı anda bağlanması (yani "paralel bağlanması") gibi felaket senaryosunu önlemek için güvenlik kilitlemesi son derece önemlidir. ATS ünitelerimiz çift kilitleme özelliğine sahiptir:

Mekanik Kilitleme: Fiziksel bir mekanizma, her iki güç kaynağı kontaktörünün aynı anda kapanmasını imkansız hale getirir.

Elektrikli Kilitleme: Kontrol mantığı, yalnızca bir kaynağın devreye girebilmesini sağlamak için elektrik sinyalleri kullanır.
Bu çift sistem, hem personeli hem de ekipmanı koruyarak "önce kırılma, sonra birleştirme" prensibiyle bir aktarım garantisi sunar.

S3: Başvurum için doğru ATS derecelendirmesini (örneğin, 100A, 400A) nasıl seçerim?
A: ATS akım değeri, ana elektrik panonuzun veya korunan devrenin maksimum akımına eşit veya ondan büyük olmalıdır. Yedeklemeyi düşündüğünüz toplam yükü (Amper cinsinden) hesaplamalısınız. Doğru boyutlandırma, ani akım artışlarını hesaba katma ve yerel elektrik yönetmeliklerine uyma konusunda yetkili bir elektrikçi veya mühendislik ekibimizle görüşmeniz şiddetle tavsiye edilir.

S4: Açık Geçişli ve Kapalı Geçişli ATS arasındaki fark nedir?
A: Açık Geçiş (Bağlantıyı Kesmeden Önce Bağlama): Standart ve en yaygın tiptir. Aktarım sırasında yükü tüm güç kaynaklarından kısa süreliğine ayırır (kısa bir "kapalı" an yaratır). Kısa bir kesintinin (tipik olarak < 1 saniye) kabul edilebilir olduğu çoğu uygulama için uygundur.

Kapalı Geçiş (Önce Bağlantıyı Kur, Sonra Kesintiye Uğrat): Herhangi bir güç kesintisine tahammül edemeyen kritik yükler için kullanılır. Aktarımdan önce jeneratörü şebeke ile senkronize ederek "kesintisiz" bir geçiş sağlar. Bu daha karmaşık ve maliyetli bir yöntem olup veri merkezlerinde, hastanelerde vb. kullanılır.

S5: ATS'yi manuel olarak çalıştırabilir miyim?
A: Evet. ATS ünitelerimizde genellikle manuel geçersiz kılma işlevi bulunur. Bu, otomatik kontrol ünitesi arızalansa bile, bakım, test veya acil durum kontrolü için ünitedeki bir anahtar/kol kullanarak manuel olarak aktarım başlatmanıza veya ana kaynağa geri dönmenize olanak tanır.

S6: Bir ATS ne tür bakım gerektirir?
A: Güvenilirlik için düzenli bakım şarttır. Şunları öneriyoruz:

Aylık: Toz, gevşek bağlantılar veya aşırı ısınma belirtileri açısından görsel kontrol.

Altı ayda bir/Yılda bir: Jeneratörünüzün bakım rutininin bir parçası olarak, yük altında manuel transfer testi gerçekleştirin. Sertifikalı bir teknisyene elektrik bağlantılarını incelettirin ve sıkın, mekanik bileşenleri kontrol ettirin ve kontrol ayarlarını doğrulatın. Her zaman üreticinin özel bakım programına uyun.

S7: ATS nasıl bağlanır ve kurulur?

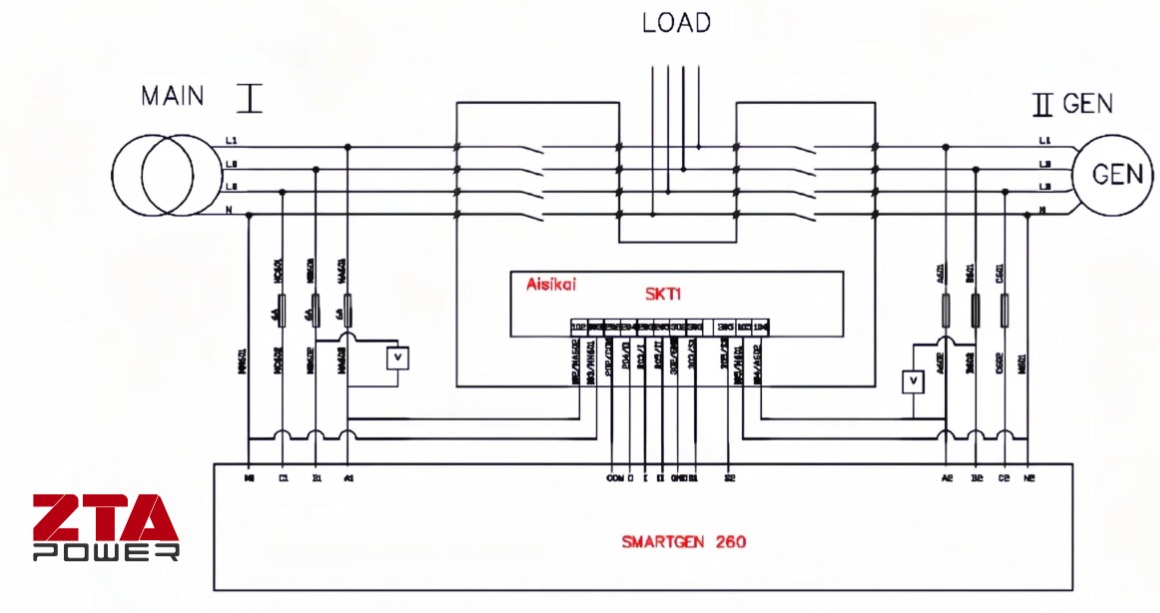

A: ATS, ana elektrik sayacınız ile kritik yük paneliniz (ve jeneratörünüz) arasına kurulur. Kurulum, tüm ulusal ve yerel elektrik yönetmeliklerine (örneğin, ABD'de NEC) uygun olarak lisanslı bir elektrikçi tarafından yapılmalıdır. Hem güç kaynaklarına hem de yüke yüksek voltaj bağlantılarının yanı sıra jeneratör kontrol ünitesine düşük voltajlı kontrol kablolaması da içerir.

S8: ATS'nin kontrol paneli ve jeneratör çalıştırma sinyali ile birlikte mi geliyor?
A: Evet. Standart ATS panellerimiz, durum göstergelerine sahip entegre bir kontrol ünitesi içerir. Şebeke arızası tespit edildiğinde jeneratöre otomatik olarak başlatma sinyali gönderirler. Ayrıca, yükü aktarmadan önce jeneratör voltajını/frekansını izler ve şebeke elektriği geri geldikten sonra jeneratörü kapatmadan önce soğutma döngüsünü yönetirler.
