Üretim Tesisleri için Endüstriyel Dizel Jeneratörler: Kesintisiz Üretimin Sağlanması

Hızlı Cevap

Bir imalat tesisi için kesintisiz güç sağlayan dizel jeneratörkullanımı bir yedek ünite değildir; o bir üretim altyapısıdır. Bir proses hattını kesintisiz çalıştırmak için bir tesis, şu özellikleri sağlamalıdır:prime tipi endüstriyel jeneratör yük atma sistemi, N+1 yedekliliğe, 10 saniyenin altında bir transfer sekansına ve 24-72 saatlik yerinde yakıt rezervine sahiptir. Çoğu tesis için doğru şartname, tek büyük bir jeneratör değil, bir otomatik yük paylaşım kontrol paneline sahip paralel jeneratör sistemidir; böylece kapasite, tüm kurulumu değiştirmeden üretimle birlikte büyüyebilir.

Önemli Çıkarımlar

• Asıl güç (prime) ile yedek güç (standby) karşılaştırması, yapabileceğiniz en pahalı hatadır. Günde 8–16 saat asıl güç jeneratör seti çalıştıran bir fabrika, yedek güç değerine göre tasarlanmamalıdır; sürekli çalışma aşınmayı hızlandırır ve birçok garantiyi geçersiz kılar.

• Çalışma (running) kW değerine değil, kalkış (starting) kVA değerine göre boyutlandırın. Motorlar, kompresörler ve CNC iş milleri ilk çalışmada çalışma akımının 3–7 katını çeker. Yalnızca çalışma yüküne göre küçük boyutlandırma yapmak, gereksiz açmalara ve proses ekipmanlarına zarar veren voltaj düşmelerine neden olur.

• Yük atma (load shedding) sadece jeneratörü değil hattı da korur. Kademeli bir yük atma şeması, talep mevcut kapasiteyi aştığında kritik proses devrelerine enerji verilmeye devam edilmesini sağlar.

• N+1 yedekliliği, tek bir büyük boyuttaki üniteden daha üstündür bir saatlik kesintinin jeneratörün kendisinden daha pahalıya mal olduğu her tesis için.

• Yakıt özerkliği bir tank boyutu değil, bir planlama sayısıdır.Tam yükte 24–72 saatlik yakıt depolama kabul edilen endüstriyel standarttır; bölgesel kesintiler sırasında yakıt ikmali varsayılamaz.
• Yük bankası testi ile devreye alın.Sorunsuz çalışan bir jeneratör, gerçek tesis yükü altında yine de arızalanabilir.

Fabrika Jeneratörü Neden Acil Durum Ekipmanı Değil de Üretim Ekipmanıdır?

Bir hastanede veya ofiste jeneratör, çalışıp çalışmadığına göre değerlendirilir. Bir üretim tesisinde ise, jeneratör çalışırken proses hattının toleranslarını koruyup korumadığına göre değerlendirilir.

Bu ayrım, her şartname kararını değiştirir. Bir pres makinesi, enjeksiyon kalıplama makinesi, soğuk zincir kompresörü veya yarı iletken takım hattı, güç teknik olarak "açık" olsa bile %15'lik bir voltaj düşüşünü veya 2 Hz'lik bir frekans salınımını tolere etmez. Ekipman devre dışı kalabilir, süreçteki partiyi hurdaya çıkarabilir veya kalibrasyon sapmalarını kaybedebilir. Bundan kurtulmak kesinti dakikalarıyla değil; yeniden kalifikasyon saatleri ve kayıp verimle ölçülür.

Ağır sanayideki tedarik ekiplerinin fabrika ana güç jeneratör setini tesisler bütçesinden ziyade üretim varlık kaydının bir parçası olarak görmesinin nedeni budur. Jeneratör ya prosesi taşıyacak kadar iyidir ya da kağıt üzerinde varlık gibi görünen bir sorumluluktur.

Asıl Önemli Olan Şartname: kW Değerinden Önce Yük Profili

Çoğu boyutlandırma hatası, tesisin yük profili yerine bir jeneratör kataloğu ile başlamaktan kaynaklanır.

Profili üç katmanda oluşturun:

Çoğu endüstriyel şartname hazırlayıcısının kullandığı formül şudur:

Minimum kapasite = (Toplam çalışan yük kW × 1,25) + en büyük motor kalkış yükü

Bu sayının üzerinde iki kural bulunur. İlk olarak, gelecekteki üretim genişlemeleri için %20–25'lik bir pay ekleyin — aksi takdirde tek bir CNC hücresi veya ikinci bir chiller hattı ekleyen bir tesisin ikinci bir jeneratöre ihtiyacı olacaktır. İkinci olarak, kW'ı etiket güç faktöründe kVA'ya dönüştürün (dizel setler için tipik olarak 0,8'dir). "100 kVA" değerindeki bir nominal güç 80 kW sağlar ve kVA değerli bir makineye karşı kW cinsinden yazılmış bir şartname, endüstriyel güç tedariğindeki en yaygın aritmetik hatadır.

Pratik sonuç: 300 kW çalışan yüke, doğrudan yolverilen 110 kW'lık bir motora ve 16 saatlik çalışma gününe sahip bir tesis, yalnızca çalışan yüke göre boyutlandırılmış 400 kVA'lık bir üniteye değil, kabaca 600–650 kVA'lık prime değerli bir sete ihtiyaç duyar.

Prime Güç, Yük Atma ve Paralelleme: Güvenilirliği Tanımlayan Üç Karar

1. Prime veya standby sınıflandırması

Jeneratörünü her iş günü pik tarife saatlerinde veya şebeke istikrarsızlığında çalıştıran bir tesis, satın alma siparişi ne derse desin prime güç çalıştırmaktadır. Bu görev için standby sınıfı bir set belirtmek, erken motor arızasına ve garanti anlaşmazlıklarına giden en hızlı yoldur.

2. Aşırı boyutlandırmak yerine yük atma

"Nadirce ihtiyacınız olan kapasiteyi satın alın" dönemi sona eriyor. İyi tasarlanmış bir endüstriyel jeneratör yük atma sistemi, bağlı yükleri öncelik kademelerine ayırır ve talep kararlaştırılan bir eşiği aştığı anda kritik olmayan devrelerin bağlantısını keser, kapasite açığa çıktıkça bunları sırayla yeniden bağlar.

Bir üretim tesisi için tipik kademelendirme:

• Kademe 1 — can güvenliği ve proses koruması: yangın sistemleri, acil durum aydınlatması, proses koruması, PLC ve kontrol kabinleri, sunucu odası.

• Kademe 2 — üretim sürekliliği: ana proses hattı, CNC ve otomasyon hücreleri, kritik pompalar ve kompresörler.

• Kademe 3 — konfor ve kritik olmayan: genel İklimlendirme (HVAC), depo aydınlatması, temel olmayan konveyörler, EV şarjı.

• Kademe 4 — ilk önce kesilecekler: elektrikli ısıtma, yardımcı kompresörler, kritik olmayan havalandırma.

Bu yaklaşım jeneratörü aşırı yük açmalarından korur, ancak daha da önemlisi üretim hattını aşırı yük açmasından önceki voltaj çöküşünden korur. Genellikle yılın %95'inde boşta duran jeneratör kapasitesi eklemekten çok daha ucuzdur.

3. Paralelleme ve N+1 yedekliliği

Planlanmamış bir duruşun maliyetinin güç ekipmanından daha fazla olduğu herhangi bir tesis için, fabrikalar için N+1 jeneratör yedekliliği standart mimaridir. Tesis, tek büyük bir set yerine, tesis genleşmesi için jeneratör paralelleme panosu üzerinde üç veya dört küçük ünite kurar.

Avantajlar birleşerek artar:

• Hata toleransı. Bakım için çevrim dışı olan bir ünite, tesis kapasitesini düşürmez.

• Kısmi yükte verimlilik. Üniteler yük talebine göre çalışır ve durur; böylece çalışan her ünite %20'de boşta çalışıp ıslak yığın (wet-stacking) oluşturmak yerine optimal yük aralığına yakın kalır.

• Ölçeklenebilirlik. Üç üniteli bir bara dördüncü bir ünite eklemek, tek büyük bir seti değiştirmekten çok daha ucuzdur.

• Bakım pencereleri. Üretime etki etmeden kayar bakım yapmak mümkün hale gelir.

Değiş-tokuş gerçektir: paralel bağlama; kontrol karmaşıklığı, senkronizasyon gereksinimleri, şalt cihazı maliyeti ve daha zorlu bir bakım rejimi ekler. Dayanıklılığın, ölçeklenebilirliğin veya kısmi yükte yakıt verimliliğinin ölçülebilir bir değer taşıdığı durumlarda haklı çıkar — ki imalat sektöründe genellikle böyledir.

Gerçek Dünya Yapılandırması: Zayıf Şebeke Beslemeli Proses Tesisleri

Mutlu sonla biten örnek bir olay incelemesinden (case study) çok daha faydalı bir illüstrasyon, yaygın bir başarısızlık örüntüsüdür.

Durum:Güneydoğu Asya'daki bir metal işleme tesisinde, ayda 4–8 kez, genellikle 20–90 dakika süren kesintiler yaşayan 380 V, 50 Hz şebeke bağlantısı bulunmaktadır. Tesiste iki üretim hattı, 250 kW'lık bir indüksiyon ocağı, CNC işleme hücreleri ve bir soğuk hava deposu mevcuttur. Mevcut tek 500 kVA'lık bekleme tipi jeneratör, çalışma yüküne göre boyutlandırılmış olup ocak devreye girdiğinde aşırı yüklenerek devreden çıkmaktadır.

Aslında ne yanlış idi:üç ayrı hata, her biri kendi içinde makul.

1. Set, fırının başlangıç kVA değeri hariç tutularak, çalışma kW değerine göre boyutlandırılmıştır.

1. Derecelendirildibeklemeşebeke desteği için her gün çalışırken — bir görev uyuşmazlığı.

1. Tüm yükler aynı anda aktarılarak motorun kaldıramayacağı ani bir yük (step load) oluşturdu.

Yeniden yapılandırma:paralel veri yolunda ana güç dereceli (prime-rated) bir set, kademeli yük aktarım sırası, voltaj kararlı hale gelene kadar fırın çalışmasını 45 saniye erteleyen kademeli yük atma özelliği ve 48 saatlik yakıt rezervi. Entegratör tarafından bildirilen sonuç: gereksiz açmalar ortadan kaldırıldı ve fabrikanın şebeke kesintisinde CNC ve soğuk hava deposu operasyonlarına devam etme yeteneği istisnai olmaktan çıkıp olağan hâle geldi.

Şartname hazırlayanlar için çıkarılacak ders:zayıf şebekeli üretim ortamlarında jeneratör, nadir görülen felaket niteliğindeki kesintilere karşı koruma sağlamaz. Sürekli ve tekrarlayan bir güç kalitesi problemini yönetmektedir. Bu durum, spesifikasyonu "acil durum gücü"nden "üretim sınıfı güç kalitesi"ne dönüştürür.

Şartnameyi Destekleyen Veriler ve Gerçekler

Son satır ticari açıdan önemlidir: talep artışı yalnızca yeni inşaatlardan değil, mevcut tesislerin şebeke kalitesinin artık otomasyonlu üretim için yeterli olmadığını kararlaştırmasından kaynaklanmaktadır. Tesisler, otomasyon daha önce katlandıkları kesinti sıklığına tolerans gösteremediği için üretim hattı yedek güç çözümleri satın almaktadır.

SSS

Bir üretim tesisi jeneratörünün kaç kW güce ihtiyacı vardır?

kW cinsinden çalışma yükünüzü toplayın, %20–25 pay ekleyin, ardından en büyük tek motorun kalkış yükünü ekleyin. 0.8 PF'de kVA'ya dönüştürün. Küçük bir montaj tesisi genellikle 150–250 kVA; CNC ve kaynak operasyonları 300–650 kVA; ağır proses tesisleri 800–3.000 kVA gerektirir.

Tek bir büyük jeneratör mü yoksa paralel çalışan birkaç küçük jeneratör mü satın almalıyım?

Duruş süresi maliyetli ise, N+1 yedekliliğe sahip bir paralel bus üzerinde birkaç ünite tercih edilmelidir. Yükünüz kararlıysa ve bakım planlı duruşlarda gerçekleştirilebiliyorsa, tek bir ana güç (prime) setin bakımı daha basit ve daha ucuzdur.

Ana güç (prime power) jeneratörü ile yedek (standby) jeneratör arasındaki fark nedir?

Yedek jeneratör, aşırı yük payı olmaksızın yılda sınırlı saatler için derecelendirilmiştir. Ana güç jeneratörü ise on iki saatte bir saatlik %10 aşırı yük ile değişken yük altında sınırsız saatler için derecelendirilmiştir. Günlük üretim desteği için yedek dereceli bir setin kullanılması erken aşınmaya neden olur ve genellikle garantiyi geçersiz kılar.

Bir fabrika sahada ne kadar yakıt bulundurmalıdır?

Minimum 24 saatlik tam yük yakıtı; bölgesel şebeke olayları sırasında yakıt ikmalinin garanti edilemediği tesisler için endüstriyel norm 48–72 saattir.

Jeneratör yük atma nedir ve tesisim neden buna ihtiyaç duyar?

Yük atma, talep mevcut jeneratör kapasitesini aştığında düşük öncelikli devreleri otomatik olarak devre dışı bırakır ve kapasite açıldıkça bunları yeniden bağlar. Aşırı yük açmalarını önler ve daha da önemlisi, hassas proses ekipmanlarını açmadan önce meydana gelen voltaj kararsızlığından korur.

Bir dizel jeneratör CNC makinelerine ve değişken hız sürücülerine güç sağlayabilir mi?

Evet, doğru şartnameyle. CNC milleri, VFD'ler ve UPS doğrultucuları, alternatör sargılarını ısıtan ve voltaj dalga formunu bozan harmonikler ve doğrusal olmayan yükler oluşturur. Şartname, beklenen harmonik içeriğini, güç faktörünü ve UPS davranışını belirtmelidir; yalnızca kVA'ya göre seçilen bir set, gerçek elektriksel ortam için yetersiz kalabilir.

Ses yalıtımlı bir kabine ihtiyacım var mı?

Tesisiniz kentsel veya banliyö tipi bir sanayi parkında veya yakınındaysa, neredeyse kesinlikle. Bir metre mesafede 65–75 dB(A) gürültü sınırları giderek daha fazla uygulanmaktadır ve ses yalıtımlı kabinler genellikle bir ruhsat koşuludur.

Sonraki Adım

Jeneratör kataloğu ile değil, yük profili ile başlayın. Ölçülen talep verilerini, eksiksiz bir motor programını, kritik yük önceliklerini ve gerçek çalışma döngüsünü kaydedin, ardından bunları şartname aşamasına taşıyın. Bu tek adım, en pahalı üç endüstriyel jeneratör hatasını önler: güç uyumsuzluğu, kalkış-kVA yetersizliği ve yedekliliğe ihtiyaç duyan bir tesiste tek üniteli mimari.

ZTA Power, özellikle imalat ve proses tesisleri için yapılandırılmış ana güç ve sürekli güç sınıfına sahip dizel jeneratör setleri üretir:

• Dizel Jeneratör Setleri — Cummins, Perkins, SDEC ve KOFO motorlu, 20 kVA ile 1600 kVA arası, ana güç ve yedek güç sınıfında

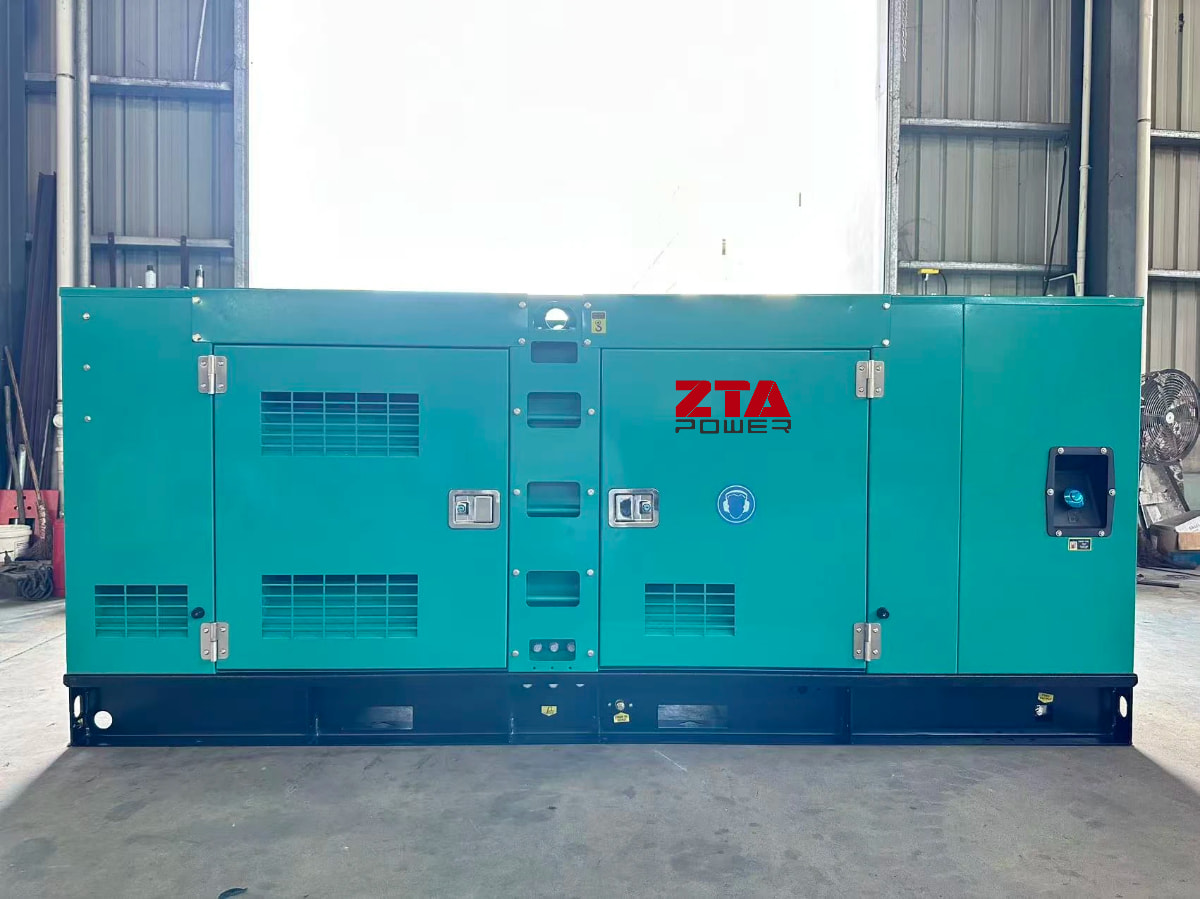

• Sessiz ve Römorklu Dizel Jeneratörler — kentsel ve banliyö sanayi siteleri için 1 m'de 65–75 dB(A) sağlayan ses yalıtımlı kabinler

• Konteyner Tipi Jeneratör Grupları — yüksek kapasiteli tesis elektriği için 20 ft ve 40 ft HQ konfigürasyonları

• Otomatik Transfer Anahtarları (ATS) — otomatik şebeke-jeneratör geçişi için AMF panoları

• Senkronizasyon Panoları — N+1 yedekliliği ve yük paylaşımı için paralel jeneratör kontrolü

Tesis yük listenizi bize gönderin; teknik ekibimiz, varsayılan bir maksimum değere göre değil, gerçek çalışma profiline göre sistemi boyutlandırsın. Bize ulaşın projenizi görüşmek üzere.
