Jeneratördeki UVW Terminalleri Neyi Gösterir?

Ne Yapar Jeneratördeki UVW Terminalleri Belirtmek?

Jeneratördeki UVW Terminalleri

Genellikle Yıldız (Y) veya Üçgen (Δ) bağlantıları için kullanılan üç fazlı AC sargı terminallerini temsil eder. Bağlantı yöntemi, faz sırası ve yalıtım güvenliği göz önünde bulundurularak, motorun gücüne ve gereksinimlerine göre seçilmelidir.

Kablolama Prensibi

UVW Tanımı: U, V ve W, güç kaynağının üç fazına (L1, L2, L3) karşılık gelen üç fazlı sargı terminallerinin tanımlayıcılarıdır.

Bağlantı Yöntemleri

Yıldız Bağlantısı (Y): Üç kuyruk ucu olan U2, V2 ve W2'yi nötr nokta oluşturacak şekilde bağlayın ve güç kaynağından gelen canlı kabloları sırasıyla U1, V1 ve W1'e bağlayın. Bu, hafif yükler veya düşük başlangıç akımı olan senaryolar için uygundur.

Delta Bağlantısı (Δ): Terminalleri seri olarak bağlayın (U1 - W2, V1 - U2, W1 - V2) ve güç kaynağından gelen canlı kabloları bu bağlantı noktalarına bağlayın. Bu, ağır yükler veya yüksek tork gerektiren senaryolar için uygundur.

Kablolama Adımları

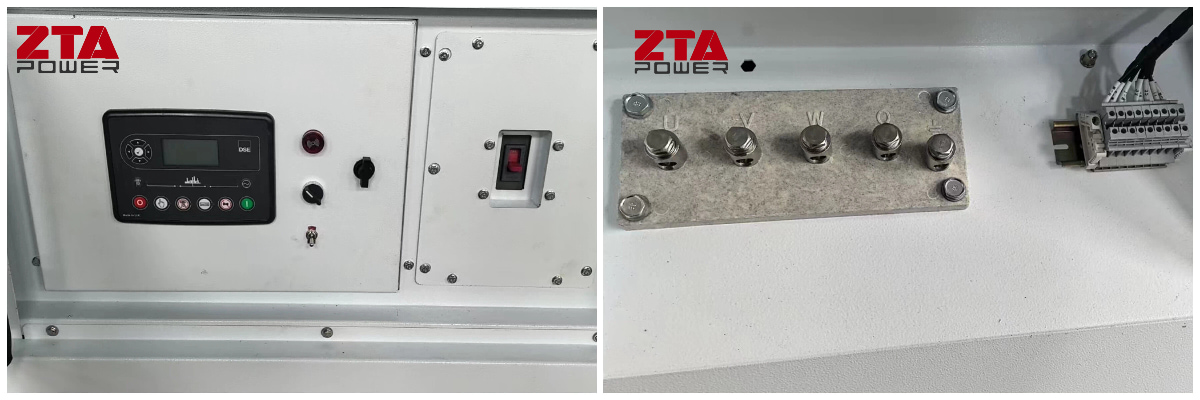

Terminalleri Tanımlayın: Terminal kutusu U1, V1, W1 (başlangıç noktaları) ve U2, V2, W2 (bitiş noktaları) içerir. Tanımlama sırasını onaylayın.

Bağlantı Yöntemini Seçin:

Yıldız için: U2, V2, W2'yi birbirine bağlayın; canlı kabloları U1, V1, W1'e bağlayın.

Delta için: U1'i W2'ye, V1'i U2'ye ve W1'i V2'ye bağlayın; canlı kabloları bu bağlantı noktalarına bağlayın.

Güvenli Çalışma: Tüm işlemleri elektrik beslemesini kestikten sonra yapın. Yalıtımlı aletler kullanın ve tüm vidaların iyice sıkıldığından emin olun.

Önlemler

Faz Sırası Eşleşmesi: Güç kaynağı faz sırasının, ters dönmeyi veya hasarı önlemek için motorun isim plakasındaki göstergeyle eşleşmesi gerekir.

Yalıtım Güvenliği: Kısa devreleri veya elektrik çarpmalarını önlemek için çalıştırmadan önce kabloların ve terminallerin yalıtımını kontrol edin.

Güvenli Bağlantılar: Gevşek kontakların neden olduğu yerel aşırı ısınmayı önlemek için tüm bağlantı noktalarının sağlam ve güvenilir olduğundan emin olun.

Teknik Özelliklere Uygunluk: Üretici tarafından sağlanan kablo şemalarına ve talimatlara kesinlikle uyun. jeneratör üreticisi .

Güç Uyarlaması: Yüksek güçlü motorlar (örneğin 7,5 kW üzeri) genellikle varsayılan olarak Delta bağlantısıyla yapılandırılır.

Direnç Testi: Kısa devre veya açık devre olmadığından emin olmak için kablolamadan önce sargılar arasındaki direnç ölçülmelidir.
