UPS ve Dizel Jeneratör Nasıl Birlikte Çalışır: ATS Kablolama ve Sistem Entegrasyonu Kılavuzu

UPS ve Dizel Jeneratör Nasıl Birlikte Çalışır: ATS Kablolama ve Sistem Entegrasyonu Kılavuzu

June 26, 2026

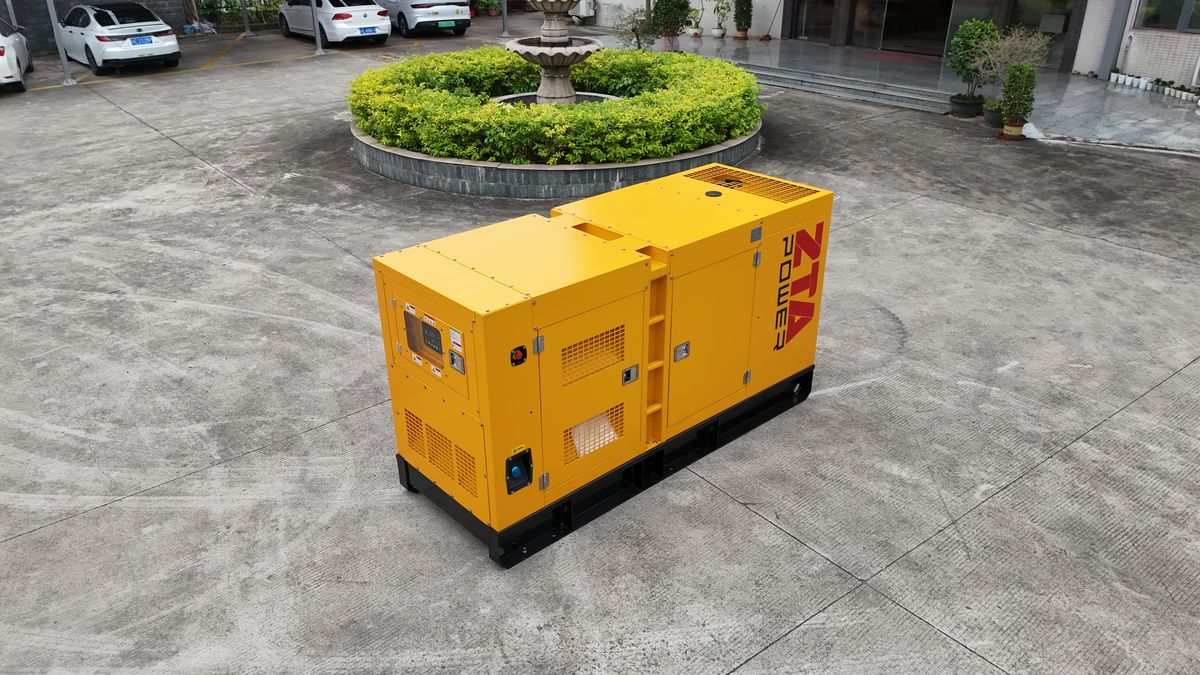

65KVA 60HZ Genset



Güç güvenilirliğinin tavizsiz olduğu durumlarda — veri merkezleri, hastaneler, bankalar veya endüstriyel tesisler — bir UPS (Kesintisiz Güç Kaynağı) ile bir "dizel jeneratör seti ve bir "Otomatik Transfer Anahtarı (ATS)kesintisiz güç sağlamak için dikkatle zamanlanmış bir sırayla çalışan, yedek güç mimarisinin altın standardını oluşturur. Bu iki sistem birbirinin yerine geçen alternatifler değildir; aksine birbirini tamamlayan ve kesintisiz güç sağlamak için birlikte çalışan ortaklardır.

Bu rehber, nasıl birlikte çalıştıklarını, doğru ATS kablolama topolojisini ve devreye almadan önce doğru şekilde yapılandırmanız gereken temel parametreleri ayrıntılı olarak açıklar.



UPS ve dizel jeneratörler neden birlikte daha iyi çalışır

Bağımsız bir UPS, milisaniyelik güç boşluklarını köprüleyebilir ancak standart yapılandırmada genellikle yalnızca 10–30 dakika pil çalışma süresi sağlar. Bir dizel jeneratör uzun süreli kesintileri karşılar ancak hassas BT yükleri koruma olmadan çökerken, başlatıldıktan sonra kararlı gerilim ve frekansa ulaşması 10–15 saniye sürer.

Çözüm: bunları bir ATS üzerinden birbirine bağlamaktır.

Senaryo

UPS rolü

Dizel jeneratör rolü

Şebeke normal

Güç sağlar, bataryayı şarj eder

Bekleme

Şebeke düşer

Anında bataryaya geçiş (0 ms)

Başlar, gerilim oluşturur

Şebeke 15 saniyeden uzun süre yok

Jeneratör devreye girene kadar yükü taşır

Birincil kaynak olarak devralır

Şebeke geri gelir

Geri geçiş yapar, bataryayı yeniden şarj eder

Yüksüz olarak 3–5 dakika çalışır, sonra durur

Bu "UPS köprü kurar, jeneratör sürdürür" mantık, ön uç yükünün tüm olay boyunca sıfır kesinti yaşamasını sağlar.



Otomatik jeneratör seti sisteminin nasıl çalıştığı: adım adım mantık

1. Şebeke normal — bekleme modu

l ATS anahtarı "şebeke (ana besleme) tarafı

l UPS doğrultucu/şarj cihazı normal çalışır; batarya yüzer şarjda tutulur

l Dizel "otomatik jeneratör seti çalıştırmaya hazır modda bekler

2. Şebeke arızası — yüksek hızlı devralma başlar

Gerilim nominalin ~%80'inin altına düştüğünde veya frekans 45–55 Hz aralığının dışına çıktığında:

l 0 ms'de: UPS arızayı algılar, doğrultucu yolunu keser ve evirici anında bataryalardan beslenir. Kritik yükler kesinti yaşamaz.

l 0,5–2 sn'de: ATS, arızanın geçici bir sıçrama olmadığını (anti-nuisance gecikme) doğrular, ardından jeneratör kontrolörünün START terminaline kuru kontak başlatma sinyali gönderir.

l Otomatik jeneratör seti çalıştırılır; motor nominal devire (genellikle 1500 RPM / 50 Hz veya 1800 RPM / 60 Hz) doğru hızlanır.

3. Jeneratör yükselişi — 10–15 saniye

l Otomatik gerilim regülatörü (AVR) uyarımı oluşturur; çıkış 0 V'dan 400 V (üç faz) veya 230 V (tek faz) nominal değere doğru yükselir

l Jeneratör kontrolörü "gerilim ≥ nominalin %90'ı ve ±5% içinde frekans "voltage qualified" sinyali verilmeden önce 3–5 sürekli saniye boyunca

l Bu süre zarfında UPS, bataryayla çalışmaya devam eder — yükü sabırla taşır

4. ATS Transferi — Jeneratör Devralır

"voltage qualified" sinyali alındığında:

1. ATS, şebeke tarafı kontaklarını açar

2. Mekanik bağlantı, jeneratör tarafı kontaklarını kapatır

3. Toplam transfer süresi: 50–200 ms (UPS inverter toleransı içinde)

4. Jeneratör gücü ATS üzerinden UPS giriş terminaline akar

5. UPS kaliteli giriş algılar, normal doğrultucu moduna geri geçer ve bataryaları şarj etmeye başlar

Sistem artık şu modda çalışır: jeneratör destekli UPS gücü — yakıt mevcut olduğu sürece süresiz olarak stabil.

5. Şebeke Geri Dönüşü — Yumuşak Geri Dönüş

l ATS şebeke kalitesini izler; bekler 10–30 seconds geri dönmeden önce 10–30 saniye boyunca stabil güç (yanlış geri dönüşleri önler)

l ATS yükü tekrar şebekeye aktarır

l Otomatik jeneratör seti hemen durmaz — yüksüz olarak çalışır 3–5 minutes turboşarj ve motor bloğunu soğutmak için

l Soğutma döngüsünden sonra kontrolör yakıt enjeksiyonunu keser ve jeneratör bekleme moduna döner



ATS Kablolaması: UPS + Jeneratör Entegrasyonu için Doğru Topoloji

Standart kablolama topolojisi şunu bağlar: hem şebeke hem de jeneratörü ATS'ye giriş olarak, ile ATS çıkışı UPS girişini besler. Aşağıdaki mantığa bakın:

[Şebeke] ──┐
├──► [ATS] ──► [UPS Girişi] ──► [UPS Çıkışı] ──► [Kritik Yükler]
[Jeneratör Seti] ──┘

[Başlatma Sinyal Kablosu]
(ATS → Jeneratör Kontrolörü)

Ana Kablolama Adımları

① Jeneratör Çıkış Terminalleri
Jeneratörün 3 faz çıkışını (R/S/T veya L1/L2/L3), Nötr (N) ve Toprak (PE) kablolarını ATS'ye"yedek kaynak" giriş terminallerine bağlayın. Örgülü bakır kablo kullanın — minimum 6 mm² kesit (hesaplama gerçek yük akımına göre yapılmalıdır). Titreşim kaynaklı gevşemeyi önlemek için terminal sıkmalarının doğru torkla yapıldığından emin olun.

② UPS Giriş Kablolaması (ATS üzerinden)
ATS'yi yönlendirin "normal kaynak" UPS şebeke giriş portuna çıkış. Bu, UPS'in ister şebekeden ister jeneratörden gelsin, her zaman ATS üzerinden güç almasını sağlar.

③ Akü Bankası Bağlantısı
Akü bankasının pozitif ve negatifini bir "DC devre kesici UPS akü terminaline bağlayın. Polarite kritiktir— ters bağlantı inverter devrelerini anında hasara uğratır.

④ UPS Çıkışı Kritik Yüklere
UPS çıkışını sunucu raflarına, ağ anahtarlarına veya diğer korumalı ekipmanlara bağlayın. Bir güç dağıtım ünitesi (PDU)yük izleme için düşünün.

⑤ ATS Başlatma Sinyal Kablosu
Düşük voltajlı kuru kontak kablosu, ATS arıza çıkış terminalinden jeneratör kontrolcüsüne gider START girişi. Bu, sisteminizi gerçek bir "otomatik jeneratör seti— manuel müdahale gerektirmez.

⑥ Topraklama Sistemi
Jeneratör, UPS, ATS ve akü kabini bir ortak toprak elektrodunubireysel toprak iletkenleriyle paylaşmalıdır. Toprak direnci≤ 4 ΩIEC/GB standartlarına göre — bu bir güvenlik ve EMI gerekliliğidir, isteğe bağlı değildir.



Kapasite Boyutlandırma: Jeneratör Neden UPS'ten Daha Büyük Olmalıdır

UPS sistemleri, doğrultucu ön uç devreleri kullanır ve doğrusal olmayan (harmonik) akımjeneratörden çeker. Bu, jeneratörün çıkış gerilimi dalga formunu bozar.

Genel kural: Dizel jeneratör kVA değeri = UPS kVA değerinin 1.5× ila 2.5×'i

Örneğin, bir 200 kVA UPSgenellikle bir 300–500 kVA otomatik jeneratör seti.

Yetersiz boyutlandırma şunlara neden olur:

l Jeneratör çıkış gerilimi bozulması (THD pikleri)

l UPS'in yanlışlıkla "kötü giriş kalitesi" algılaması ve batarya modunda kalması

l Harmonik yük altında olası jeneratör AVR kararsızlığı

Profesyonel ipucu:Bir PMG (Sabit Mıknatıslı Jeneratör)uyarma sistemini belirtin. UPS ile eşleştirilmiş jeneratör setleri için. PMG tasarımları, standart şönt uyarımlı AVR'lere kıyasla harmonik bozulmaya doğal olarak daha dayanıklıdır.



Devreye Alma Kontrol Listesi: 3 Aşamalı Doğrulama

Sistemi devreye almadan önce şu üç test aşamasını tamamlayın:

Aşama 1 — Yüksüz Test

l UPS'i herhangi bir yük bağlamadan çalıştırın

l Şebekeden bataryaya geçişin doğru çalıştığını doğrulayın

l Akü şarj akımı ve gerilim değerlerinin nominal olduğunu doğrulayın

Aşama 2 — Transfer Testi

l Şebeke kesintisini simüle edin (şebeke şalterini açın)

l şunu doğrulayın:otomatik jeneratör seti manuel müdahale olmadan başlar

l ATS'nin transferi 15 saniye içinde tamamladığını doğrulayın

l UPS'nin yükü kesintisiz olarak sorunsuz taşıdığını doğrulayın — yük kesintisi yok

Aşama 3 — Tam Yük Testi

l Tüm kritik yükleri bağlayın

l Sistemi en az sürekli olarak çalıştırın 8–72 hours

l Jeneratör çıkışını izleyin: Toplam Harmonik Distorsiyon (THD) hedeftir

l Yük geçişleri altında jeneratör voltaj ve frekans kararlılığını kontrol edin

⚠️ Faz Sırası Doğrulaması (Zorunlu):Devreye almadan önce, jeneratörün çıkış faz dönüşünün (L1-L2-L3) şebeke faz sırası ile aynı olduğunu doğrulamak için bir faz sırası ölçer kullanın. Ters faz sırası, 3 fazlı motor yüklerinin (HVAC kompresörleri, pompalar) ters yönde dönmesine neden olur — bu da yıkıcı sonuçlar doğurur.



Kaçınılması Gereken Yaygın Hatalar

Hata

Sonuç

Çözüm

Yetersiz boyutlandırılmış jeneratör

UPS pil modunda takılı kalır

UPS kVA değerinin 1.5–2.5 katına göre boyutlandırın

ATS başlatma sinyal kablosu yok

Jeneratör otomatik olarak başlamaz

Kuru kontak bağlantısını doğru şekilde yapın

Yanlış faz sırası

Motor yükü hasarı

Devreye almadan önce doğrulayın

Yetersiz topraklama

Ekipman hasarı, EMI gürültüsü

Tek ortak toprak ≤4 Ω

Şebeke geri geldikten sonra jeneratör hemen durur

Turboya termal hasar

Her zaman 3–5 dakikalık soğuma süresi programlayın

Yük bankası testini atlamak

Bilinmeyen arıza noktası

Her zaman Aşama 3 tam yük testini yapın



Özet

Doğru şekilde entegre edilmiş UPS + ATS + dizel otomatik jeneratör seti sistemi, tek bir bileşenin tek başına başaramayacağı şeyi sağlar:

l Milisaniye tepkisi UPS batarya inverterinden

l Sınırsız çalışma süresi jeneratör yakıt beslemesinden

l Tam otomatik çalışma ATS kontrol mantığı aracılığıyla

l Temiz, kararlı çıkış — UPS, jeneratörün gücünü hassas yükler ulaşmadan önce filtreler

Veri merkezini, telekom baz istasyonunu veya kritik bir endüstriyel süreci koruyor olun, bu üç bileşenli mimari güç sürekliliği için endüstri tarafından kanıtlanmış çözümdür. Kablolama basittir — ancak faz sırası, topraklama ve kapasite uyumu, sisteminizin gerçek arıza koşullarında gerçekten güvenilir olup olmayacağını belirleyen kritik ayrıntılardır.



ZTA Power supplies endüstriyel sınıf dizel jeneratör setleri, sessiz jeneratör setleri, konteyner tipi jeneratör setleri ve ticari ve endüstriyel güç yedekleme uygulamaları için ATS kontrol panelleri sunar. Bize ulaşın teknik danışmanlık ve özel sistem boyutlandırması için.

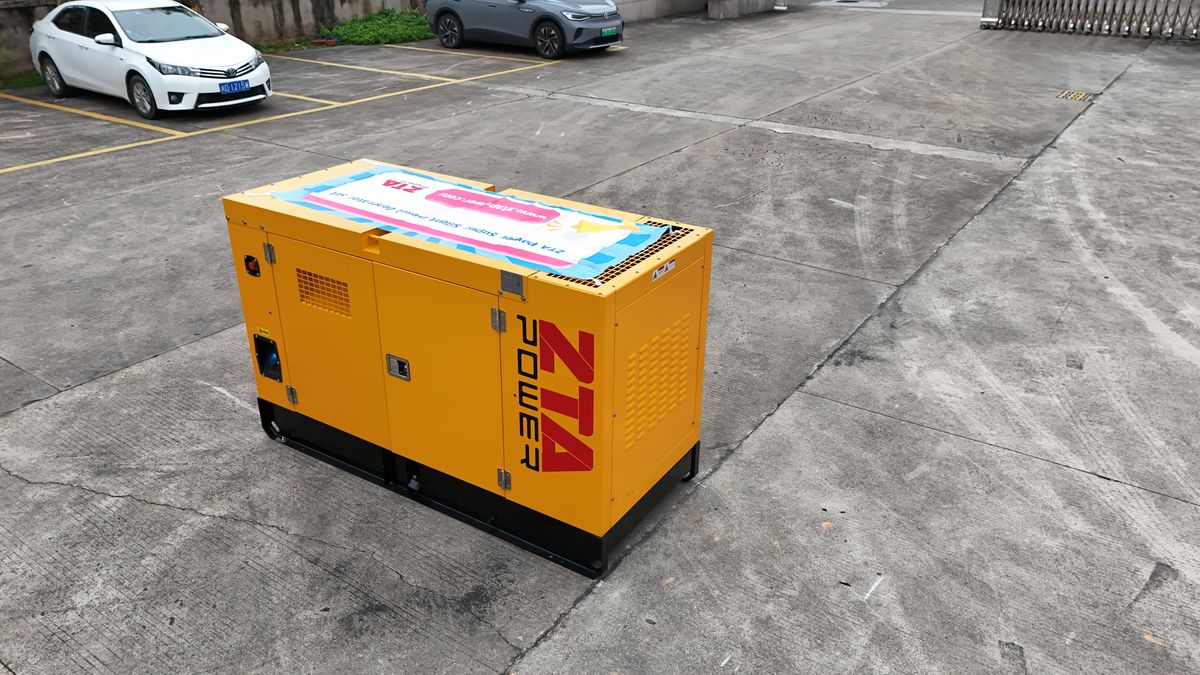

100kva 60hz Generator
