Dizel jeneratörlere topraklama kablosu eklemenin rolü nedir?

Dizel Jeneratör Setlerine Topraklama Kabloları Eklemenin Önemli Rolü

Topraklama kabloları eklemek dizel jeneratör setleri Kişisel güvenliğin, ekipmanın istikrarlı çalışmasının ve yasal gerekliliklere uyumun sağlanması için kritik bir önlemdir. Başlıca işlevleri şu şekilde özetlenebilir:

Temel Fonksiyonlar

Kişisel Güvenliğin Sağlanması: Topraklama tellerinin en temel görevi budur. İç yalıtım arızası nedeniyle muhafaza elektrik yüklü hale geldiğinde, topraklama teli arıza akımı için düşük dirençli bir yol sağlayarak onu hızla toprağa yönlendirir. Bu, aşağıdaki sonuçları doğurur:

Dokunma Gerilimini Azaltır: Canlı bir muhafazaya dokunulduğunda kişinin vücudundan geçen akımı en aza indirerek elektrik çarpması tehlikelerini önler.

Hızlı Arıza Kesintisini Kolaylaştırır: Koruyucu nötr topraklama sisteminde, kaçak akım tek fazlı kısa devreye neden olarak devre kesicileri veya sigortaları tetikler ve güç kaynağını anında keser.

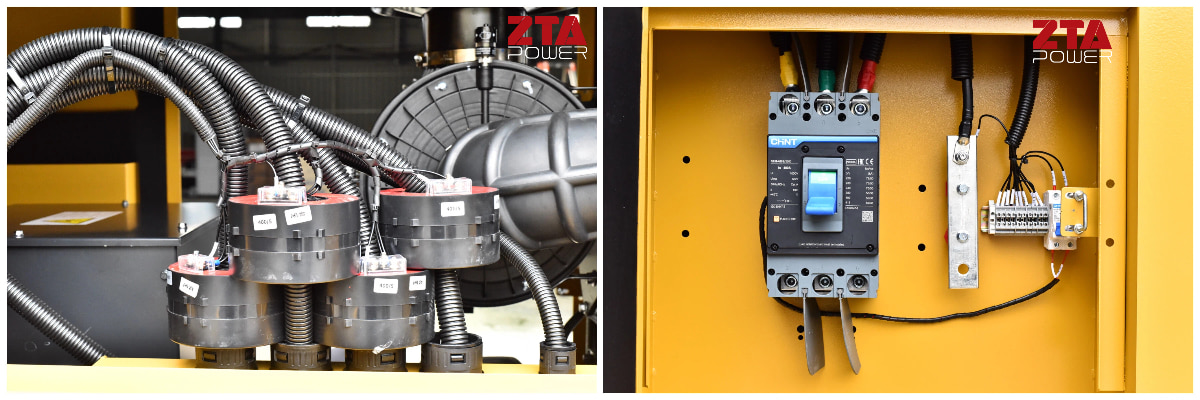

Elektrik Yangınlarını Önleme: Kısa devreler veya ciddi kaçaklar sırasında, topraklama telinin düşük empedanslı yolu, önemli arıza akımının hızla artmasına izin verir ve bu da koruma cihazlarının (devre kesiciler ve sigortalar gibi) hızlı bir şekilde devreye girerek güç kaynağını kesmesini sağlar. Bu, uzun süreli aşırı ısınmadan kaynaklanan yangınları önler.

Ekipmanların İstikrarlı Çalışmasının Sağlanması:

Gerilim Stabilizasyonu: Jeneratör seti için sabit bir sıfır potansiyel referans noktası sağlayarak, kararlı çıkış geriliminin korunmasına ve bağlı ekipmanı etkileyebilecek gerilim dalgalanmalarının azaltılmasına yardımcı olur.

Parazit Bastırma: Statik elektriği ve elektromanyetik paraziti etkili bir şekilde boşaltarak, ünitenin kendi kontrol devrelerinde ve çevresindeki hassas elektronik cihazlarda (örneğin, iletişim ve izleme sistemleri) oluşabilecek bozulmaları veya hasarları önler.

Yıldırımdan Korunmanın Artırılması: İyi tasarlanmış bir topraklama sistemi, yıldırım çarpması sonucu oluşan yüksek voltajlı, yüksek akımlı dalgalanmaları hızla toprağa yönlendirerek jeneratör setini ve yardımcı ekipmanlarını yıldırım hasarından etkili bir şekilde korur.

Ekipman Koruması: Topraklama telleri, arızalar sırasında aşırı gerilimi sınırlayarak ve arıza akımı için bir yol sağlayarak, yalıtım arızası veya anahtarlama dalgalanmalarından kaynaklanan iç ekipman hasarını önlemeye yardımcı olur.

Yasal ve Standart Gereksinimlerin Karşılanması: Ulusal ve yerel elektrik tesisatı yönetmelikleri, güvenlik standartları ve sektör düzenlemeleri, jeneratör setleri gibi elektrikli ekipmanların güvenilir bir şekilde topraklanmasını zorunlu kılmaktadır. Topraklama kablolarının döşenmesi, yönetmeliklere uygun çalışma için bir ön koşuldur.

Topraklama Yöntemlerinin Tanımı

Güç kaynağı sistemine bağlı olarak, topraklama esas olarak üç yönteme ayrılır:

Sistem Topraklaması: Bağlantı jeneratörün nötr noktası Toprağa bağlanır. Amaç, sistem voltajını dengelemek ve tek fazlı toprak arızaları sırasında aşırı voltajı azaltmaktır.

Koruyucu Topraklama: Jeneratör setinin metal muhafazasının doğrudan toprağa bağlanması. Nötr noktanın topraklanmadığı sistemlerde kullanılır ve temel amacı kişisel güvenliktir.

Koruyucu Nötr Topraklaması: Metal muhafazanın sistemin koruyucu nötr iletkenine bağlanması. Doğrudan topraklanmış nötrlere sahip düşük voltajlı sistemlerde kullanılır ve kısa devre oluşturarak gücü hızlı bir şekilde kesmeyi amaçlar.

Pratikte, uygun topraklama yöntemi aşağıdakilere göre seçilmelidir: jeneratör setinin voltaj seviyesi Güç kaynağı sisteminin türü ve kurulum ortamı da önemlidir. Topraklama direncinin yasal gereklilikleri (genellikle ≤4Ω) karşılaması çok önemlidir.
